Was ist ein Batteriemanagementsystem (BMS)?

Obwohl Lithium-Ionen-Batterien haben die höchsten Energiedichte, können sie anfällig für Bedingungen sein, die den Akku beschädigen können. Deshalb brauchen wir ein Batteriemanagementsystem, um solche schädlichen Zustände zu verhindern.

Ein richtig konzipiertes BMS ist der Grund dafür, dass ein Lithium-Ionen-Akku Tausende von Zyklen liefern kann, anstatt frühzeitig auszufallen oder Feuer zu fangen.

Transparency Market Research-Projekte globalen BMS-Markt von 9,4 Milliarden US-Dollar im Jahr 2025 auf 52,4 Milliarden US-Dollar im Jahr 2036 wachsen, eine Zahl, die den gesamten BMS-Hardware- und Software-Stack abdeckt und nicht nur den Batteriesatz selbst, und die Schätzungen der Marktgröße variieren von Forschungsunternehmen zu Forschungsunternehmen, je nachdem, was im Umfang enthalten ist.

Selbst unter Berücksichtigung dieser Unterschiede ist das Verständnis der Funktionsweise eines BMS zu einem wesentlichen Wissen für jeden geworden, der Batteriesysteme spezifiziert, kauft oder integriert.

Was ist ein Batteriemanagementsystem?

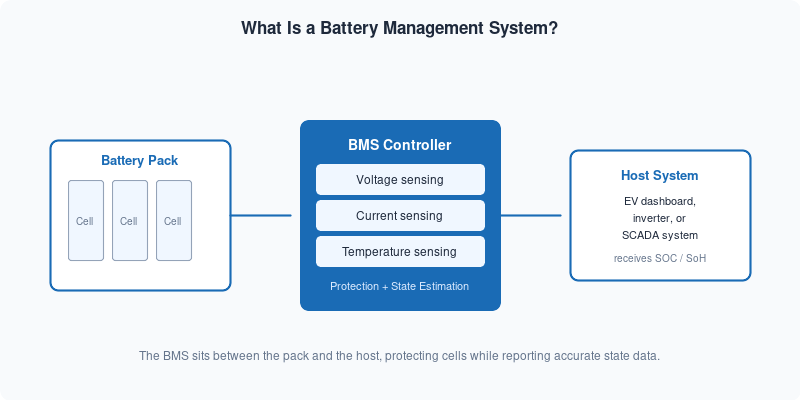

Ein Batteriemanagementsystem ist eine elektronische Steuerung, die zwischen einem Batteriepaket und den damit verbundenen Geräten oder der Infrastruktur sitzt. Es liest Daten von im Rucksack integrierten Sensoren, trifft auf der Grundlage dieser Daten Entscheidungen in Echtzeit und übermittelt den Status an externe Systeme.

Der Hauptzweck besteht darin, die Zellen vor Bedingungen zu schützen, die ihre Lebensdauer verkürzen oder zu Ausfällen führen, und gleichzeitig genaue Zustandsinformationen bereitzustellen, damit das Hostsystem die Batterie effizient nutzen kann.

Moderne BMS-Designs leisten mehr als nur eine einfache Schutzumschaltung. Sie führen kontinuierlich Algorithmen aus, um abzuschätzen, wie viel Energie im Akku verbleibt (Ladezustand) und wie viel Kapazität der Akku im Laufe seiner Lebensdauer verloren hat (Gesundheitszustand).

Diese Informationen ermöglichen es einem Elektrofahrzeug-Dashboard, eine zuverlässige Reichweitenschätzung anzuzeigen, oder ermöglichen es einer USV im Rechenzentrum, einen Alarm auszulösen, bevor eine Zelle so weit abgebaut wird, dass sie ausfällt.

Warum benötigen Lithium-Ionen-Batterien ein BMS?

Die Zahl der Vorfälle mit Lithiumbatterien in der US-Luftfahrt erreichte im Jahr 2025 93 Fälle, was einem Anstieg von 4,5 % gegenüber dem Vorjahr entspricht, wie aus den von der FAA gemeldeten Vorfalldaten hervorgehtLion Laboratories, Februar 2026.

Das zugrunde liegende Problem ist das thermische Durchgehen, das auftritt, wenn die Innentemperaturen den Schwellenwert überschreiten, bei dem exotherme Reaktionen selbsterhaltend werden. Sobald in einer einzelnen Zelle ein thermisches Durchgehen einsetzt, kann es sich mit Geschwindigkeiten durch das Paket ausbreiten, die die passive Kühlung überfordern und innerhalb von Minuten zu Temperaturen von mehreren Hundert Grad Celsius führen.

Ein BMS verhindert diese Bedingungen, indem es jede Zellgruppe überwacht und die Stromversorgung unterbricht, sobald Spannung, Strom oder Temperatur unsichere Grenzwerte erreichen.

Ohne diese Kontrollschicht sind Lithium-Ionen-Zellen anfällig für Überladung (Aufbringen von Lithiummetall auf die Anode), Überentladung (Auflösen von Kupfer aus Stromkollektoren) und Kurzschlüsse durch internes Dendritenwachstum. Diese Fehlermodi kündigen sich nicht im Voraus an. Eine Zelle kann bis zum Zeitpunkt des Ausfalls scheinbar normal funktionieren.

Über die Sicherheit hinaus ist es ein BMS, das die Lithiumchemie mit hoher Dichte für den kommerziellen Einsatz praktisch macht. Die gleiche Energiedichte, die Lithium attraktiv macht, macht es auch unverträglich gegenüber Missbrauchsbedingungen, denen ältere Chemikalien wie Bleisäure standhalten könnten. Das BMS ist die technische Ebene, die diese Lücke schließt.

Kernfunktionen eines Batteriemanagementsystems

Jedes BMS führt eine Reihe wesentlicher Aufgaben aus, unabhängig von Architektur oder Anwendung. Diese Funktionen legen fest, wofür das BMS im Normalbetrieb zuständig ist.

Zellüberwachung

Das BMS misst Spannung, Strom und Temperatur im gesamten Pack. Bei in Reihe geschalteten Konfigurationen wird die Spannung an jeder Zelle oder Zellgruppe abgetastet, um Ungleichgewichte oder Ausreißer zu erkennen. Der Strom wird auf Packungsebene mithilfe eines Präzisions-Shunt-Widerstands oder eines Hall-Effekt-Sensors gemessen. Im gesamten Rucksack sind Temperatursensoren verteilt, um lokalisierte Hotspots zu erkennen, bevor sie sich ausbreiten.

Schutzschaltung

Wenn ein überwachter Parameter einen Schwellenwert überschreitet, öffnet das BMS MOSFETs oder Schütze, um den Stromfluss zu unterbrechen. In der Regel gibt es separate Schwellenwerte für Warnungen und harte Abschaltungen, sodass das System den Host warnen kann, bevor Schutzmaßnahmen ergriffen werden. Dies verhindert störende Auslösungen und erkennt gleichzeitig echte Fehlerzustände schnell genug, um Schäden zu verhindern.

Zellausgleich

In Reihe geschaltete Zellen weichen im Laufe der Zeit voneinander ab, da Fertigungstoleranzen, Temperaturgradienten und Nutzungsmuster dazu führen, dass jede Zelle etwas anders altert. Ein BMS gleicht das Paket aus, indem es überschüssige Energie von Zellen mit höherer Spannung ableitet (passives Balancieren) oder Umverteilung auf Zellen mit niedrigerer Spannung (aktives Balancing).

Ohne Ausbalancierung wird die nutzbare Kapazität des Rucksacks durch die schwächste Zelle begrenzt und die Lebensdauer verkürzt sich, da sich das Ungleichgewicht mit der Zeit verschlimmert.

Informationen zu LFP-Paketen finden Sie speziell in unserem Leitfaden LFP-Zellenausgleich.

Zustandsschätzung

Das BMS schätzt kontinuierlich den Ladezustand (SOC) und den Gesundheitszustand (SoH): die beiden Zahlen, die Ihnen sagen, wie viel Energie jetzt verfügbar ist und wie viel Kapazität der Akku im Laufe seiner Lebensdauer behalten hat. Diese Schätzungen fließen in die Anzeige, die Steuerlogik und die Wartungsplanung des Hostsystems ein. Die Genauigkeit dieser Schätzungen hängt stark davon ab, welchen Algorithmus das BMS verwendet, was im nächsten Abschnitt ausführlich behandelt wird.

Kommunikation und Berichterstattung

Ein BMS sendet Echtzeitdaten über standardisierte Kommunikationsschnittstellen an externe Systeme. In Automobil- und Industrieanwendungen bedeutet dies typischerweise CAN-Bus oder RS485/Modbus. Das BMS überträgt Packspannung, Strom, Temperatur, SOC, SoH, Fehlerstatus und Daten auf Zellenebene an Ladegeräte, Wechselrichter und Steuerungssysteme. Diese Kommunikationsschicht macht einen Akku von einer isolierten Komponente zu einem integrierten Element eines größeren Systems.

Die vier BMS-Architekturtypen

Die physische Struktur eines BMS im gesamten Paket bestimmt seine Skalierbarkeit, Fehlertoleranz und Verkabelungskomplexität. Es gibt vier anerkannte Architekturtypen und die richtige Wahl hängt von der Paketgröße und den Anwendungsanforderungen ab.

Wenn Sie mit der Packterminologie noch nicht vertraut sind, finden Sie hier unseren Leitfaden Batteriezelle vs. Modul vs. Pack behandelt zunächst die Grundbausteine.

Zentralisiertes BMS

Eine einzige Platine übernimmt die gesamte Überwachung, den Schutz und die Kommunikation für das gesamte Paket. Zentralisierte Designs sind in kleinen bis mittleren Paketen üblich, wo Einfachheit und niedrige Kosten wichtiger sind als Skalierbarkeit.

Die größte Einschränkung besteht darin, dass sich ein einzelner Hardwarefehler auf das gesamte Paket auswirkt und Kabelbäume in großen Konfigurationen komplex werden.

Modulare BMS-Topologie

Das Paket ist in Module unterteilt, jedes mit einer eigenen BMS-Platine, die die lokale Überwachung und den Zellenausgleich übernimmt. Ein Master-Controller sammelt Daten von allen Modulen und übernimmt Funktionen auf Systemebene.

Dieser Ansatz lässt sich gut auf große Packungen übertragen und erleichtert den Austausch vor Ort: Ersetzen Sie eine fehlerhafte Modulplatine, ohne den Rest des Systems zu berühren.

Primäres/untergeordnetes BMS

Eine Master-BMS-Einheit kommuniziert mit mehreren untergeordneten Einheiten, die über das Paket verteilt sind. Die Untergebenen kümmern sich um die lokale Messung und Bilanzierung; Der Master übernimmt die Schutzlogik, die Kommunikation und die Zustandsschätzung.

Diese Architektur ist in Batterie-Energiespeichersystemen (BESS) und EV-Anwendungen üblich, bei denen Hunderte von Zellen ein koordiniertes Management benötigen.

Verteilte BMS-Architektur

Jede Zelle oder Zellgruppe erhält einen eigenen kleinen Monitorchip mit Kommunikationsfähigkeit. Diese Chips melden sich über einen Daisy-Chain-Bus an einen zentralen Controller. Verteilte Designs bieten die granularste Zellsichtbarkeit und die kürzesten Sensorkabelwege, allerdings auf Kosten einer höheren Anzahl von Komponenten pro Zelle.

Sie werden in High-End-Elektrofahrzeugpaketen und in Luft- und Raumfahrtanwendungen eingesetzt, bei denen die Sichtbarkeit pro Zelle die Kosten rechtfertigt.

SOC- und SoH-Schätzung: Wie ein BMS weiß, was in der Batterie noch übrig ist

Die Schätzung des Ladezustands ist das schwierigste Problem, das ein BMS löst.

Anders als bei einem Kraftstofftank kann man nicht direkt messen, wie viel Energie in einer Lithium-Ionen-Zelle gespeichert ist. Man muss es aus messbaren Signalen ableiten. Die verwendete Methode bestimmt, wie genau das BMS bei extremen Temperaturen, Alterung und dynamischen Lastbedingungen ist.

Drei Ansätze sind weit verbreitet, jeder mit unterschiedlicher Genauigkeit, unterschiedlichen Rechenanforderungen und Fehlermodi.

Suche nach Leerlaufspannung (OCV).

Die einfachste Methode. Im Ruhezustand folgt die Zellspannung einer vorhersehbaren Kurve, die einem bestimmten SOC-Wert entspricht. Das BMS liest nach einer Ruhephase die Leerlaufspannung und sucht in einer gespeicherten Tabelle nach dem entsprechenden SOC.

Die OCV-Suche ist genau, wenn die Zelle Zeit hatte, sich auszugleichen (normalerweise mehrere Minuten bis Stunden), sie kann jedoch nicht während des aktiven Ladens oder Entladens verwendet werden, da der Laststrom die scheinbare Spannung vom tatsächlichen Gleichgewichtspunkt weg verschiebt. Die Temperatur verschiebt auch die Beziehung zwischen OCV und SOC, sodass gut implementierte Systeme temperaturkompensierte Nachschlagetabellen verwenden.

OCV wird üblicherweise beim Start oder zur Neukalibrierung einer laufenden Schätzung nach einer längeren Pause verwendet.

Coulomb-Zählung (Amperestunden-Integration)

Das BMS integriert den im Laufe der Zeit in das Paket hinein- und herausfließenden Strom. Wenn ein voll aufgeladener Akku über eine bekannte Kapazität verfügt und Sie nachverfolgen, wie viele Amperestunden verbraucht sind, können Sie den verbleibenden Ladezustand berechnen. Die Coulomb-Zählung ist einfach zu implementieren und arbeitet kontinuierlich im Betrieb.

Das Problem ist die Drift: Kleine Messfehler bei der Strommessung häufen sich mit der Zeit. Die Temperatur beeinflusst die Coulomb-Effizienz, was bedeutet, dass nicht die gesamte eingebrachte Ladung wieder herauskommt. Und wenn die anfängliche SOC-Schätzung falsch ist, bleibt der Fehler auf unbestimmte Zeit bestehen.

Die meisten BMS-Designs verwenden die Coulomb-Zählung als primären Echtzeitschätzer, kalibrieren sie jedoch regelmäßig mithilfe von OCV-Messungen im Ruhezustand neu.

Kalman-Filtermethoden

Bei der Kalman-Filterung wird die SOC-Schätzung als Zustandsschätzproblem behandelt. Der Filter verwendet ein mathematisches Modell der Batterie (typischerweise ein Ersatzschaltbild mit Widerständen und Kondensatoren, die die interne Dynamik darstellen) sowie Echtzeitmessungen von Spannung und Strom, um eine statistisch optimale SOC-Schätzung zu erstellen. Entscheidend ist, dass dadurch auch ein Konfidenzintervall erstellt wird, sodass das BMS nicht nur die Schätzung kennt, sondern auch, wie zuverlässig diese ist.

Der erweiterte Kalman-Filter (EKF) verarbeitet die nichtlineare Beziehung zwischen SOC und Zellspannung, indem er das Batteriemodell in jedem Zeitschritt linearisiert. Der Unscented Kalman Filter (UKF) verwendet einen anderen Ansatz namens Sigma-Point-Sampling, der die Nichtlinearität genauer handhabt, ohne dass der Linearisierungsschritt erforderlich ist, was zu einem etwas höheren Rechenaufwand führt.

Bei Industrieakkus, bei denen es auf langfristige Genauigkeit ankommt, übertrifft der UKF den EKF, insbesondere an den Enden der Ladekurve, wo die OCV-Empfindlichkeit gering ist. Diese Genauigkeitswerte stammen aus kontrollierten Prüfstandstests; Die tatsächliche Leistung ist in der Regel etwas geringer, wenn Sensordrift, Zellalterung und Temperaturschwankungen berücksichtigt werden. Aus diesem Grund kombinieren die meisten BMS-Designs für die Produktion den Filter mit einer regelmäßigen Neukalibrierung, anstatt sich nur auf das Modell zu verlassen.

Die jüngste Forschung (2025–2026) konzentrierte sich auf Dual-Schätzer-Architekturen, die gleichzeitig Kalman-Filter für SOC und SoH ausführen, sodass sich das Batteriemodell mit der Alterung der Pakete selbst aktualisiert und die Genauigkeit über Tausende von Zyklen hinweg beibehält. Auch die Integration maschinellen Lernens ist in der Forschung aktiv, wobei neuronale Netze zur Modellierung der stark nichtlinearen OCV-Beziehung bei niedrigen Temperaturen verwendet werden, wo klassische Modelle Schwierigkeiten haben.

Schätzung des Gesundheitszustands (SoH).

SoH quantifiziert, wie viel Kapazität der Rucksack im Vergleich zum Nennneuzustand behält. Ein Akku mit 100 % SoH behält seine volle Nennkapazität; bei 80 % SoH hält es 80 %. Die meisten Hersteller definieren das Ende der Lebensdauer bei 80 % SoH, einige Anwendungen tolerieren jedoch auch einen niedrigeren Wert.

SoH ist schwieriger abzuschätzen als SOC, da sich die Verschlechterung langsam über Monate und Jahre ansammelt. Zu den gängigen Methoden gehören die Zyklenzählung mit gewichteter Entladetiefe, die Kapazitätsmessung während vollständiger Lade-Entlade-Ereignisse und die Impedanzspektroskopie, bei der das BMS den Innenwiderstand als Indikator für die Zellalterung misst.

Impedanzbasiertes SoH ist besonders nützlich, da der Innenwiderstand mit zunehmender Zellalterung messbar zunimmt und das BMS dies kontinuierlich verfolgen kann, ohne dass ein vollständiger Entladezyklus erforderlich ist.

Kommunikationsprotokolle: Wie ein BMS mit dem Rest des Systems kommuniziert

Ein BMS, das seinen Status nicht kommunizieren kann, ist nur ein halbes Produkt.

Industrielle und kommerzielle Batteriesysteme verbinden ihr BMS über standardisierte Kommunikationsprotokolle mit Ladegeräten, Wechselrichtern, SCADA-Plattformen und Gebäudemanagementsystemen.

Drei Protokolle dominieren: CAN-Bus, RS485 und Modbus RTU über RS485. oder einen ausführlicheren Vergleich darüber, wann sie jeweils zu verwenden sind, finden Sie in unserem Leitfaden zu Optionen für Batteriekommunikationsprotokolle.

CAN-Bus

CAN bus (Controller Area Network, ISO 11898) was developed for automotive environments and remains the dominant protocol for EV battery management. Its key advantage is native fault tolerance: every node on the bus can detect errors and request retransmission without a central coordinator.

Message priority is baked into the protocol through arbitration, so high-priority safety messages (like a thermal fault alarm) always reach the master controller before lower-priority status updates. CAN bus supports up to 128 nodes and runs at speeds up to 1 Mbps.

It’s the right choice when the BMS needs to integrate with a vehicle’s powertrain control module or where millisecond-level response to fault conditions matters.

RS485

RS485 verwendet Differenzsignale: Die Spannungsdifferenz zwischen zwei Drähten überträgt das Signal, nicht einen Bezug zur Erde. Dadurch ist es äußerst widerstandsfähig gegen elektrisches Rauschen in Industrieumgebungen.

RS485-Kabel können bis zu 1.200 Meter lang sein, was sie für große Batterieräume praktisch macht, in denen der BMS-Controller physisch vom Gerät entfernt ist. Bis zu 32 Knoten können sich ein einzelnes RS485-Segment teilen; Repeater erweitern diese Zahl.

RS485 ist in stationären Energiespeicheranlagen, Solar-Plus-Speichersystemen und der Notstromversorgung für die Telekommunikation üblich. Es definiert kein übergeordnetes Protokoll, weshalb Modbus über RS485 zur Standardkombination für industrielle BMS-Anwendungen wurde.

Modbus RTU

Modbus ist das Anwendungsschichtprotokoll, das in den meisten industriellen BMS-Einsätzen auf RS485 läuft. Es definiert eine Registerzuordnung: Das BMS stellt seine Messungen und seinen Status als nummerierte Register bereit, die jedes Modbus-fähige Gerät lesen oder schreiben kann.

Ein SCADA-System kann die Packspannung von Register 0x0001, den Gesamtstrom von 0x0002 und den Fehlerstatus von 0x0010 abfragen. Die genauen Adressen ergeben sich aus der Registerkarte des BMS-Herstellers, die namhafte Hersteller in ihrer technischen Dokumentation veröffentlichen.

Modbus RTU unterstützt bis zu 247 logische Adressen pro Netzwerk und wird von nahezu allen industriellen SPS-, Wechselrichter- und Gebäudemanagementsystemen der letzten 30 Jahre nativ unterstützt.

Beachten Sie, dass diese Adressbeschränkung die Protokollschicht und nicht die physische Verkabelung beschreibt: Das zugrunde liegende RS485-Segment, auf dem diese Adressen laufen, ist bei 32 Knoten ohne Repeater immer noch maximal, sodass ein Netzwerk mit mehr als 32 Geräten Repeater oder eine Multisegment-Topologie benötigt, auch wenn alle 247 Modbus-Adressen weiterhin zur Verwendung verfügbar sind.

Sicherheitszertifizierungen und -standards, die die BMS-Leistung regeln

Es gibt keine Zertifizierung, die ein BMS isoliert testet. Stattdessen wird das BMS als Teil des gesamten Batteriepakets bewertet, das es verwaltet, und ein schlecht konzipiertes BMS ist häufig der Grund dafür, dass ein Paket diese Tests nicht besteht.

Die folgenden Standards gelten für das fertige Paket, aber sie sagen Ihnen genau, was ein BMS tatsächlich braucht, um richtig zu funktionieren. Welcher Standard gilt, hängt stark von der Anwendung ab: Tragbare Elektronik, stationäre Energiespeicherung und Lufttransport haben jeweils ihre eigenen Anforderungen, und es ist ein häufiger Fehler, sie bei der Bewertung von Anbietern zu vermischen.

UL 2054 und UL 1973: Tragbare vs. stationäre Packs

UL 2054 ist der nordamerikanische Standard für Haushalts- und Gewerbeakkus, also tragbare Produkte wie Elektrowerkzeuge, E-Bikes und Unterhaltungselektronik. Es umfasst sowohl die Zellen als auch das BMS, das sie verwaltet, und erfordert Tests auf Überladungsschutz, Kurzschlussschutz, anormale Aufladung, Quetschung, Stöße und thermischen Missbrauch.

UL 1973 ist der Standard, der tatsächlich stationäre und industrielle Energiespeichersysteme regelt, einschließlich Batterieenergiespeichersystemen (BESS) und Anwendungen für leichte elektrische Schienenfahrzeuge. Für einen BESS- oder industriellen BMS-Anbieter ist die UL 1973-Zertifizierung wichtiger als die UL 2054.

Einrichtungen, die großformatige stationäre Speicher integrieren, sollten sich auch nach UL 9540A erkundigen, der speziell das Brandausbreitungsverhalten auf Zellen-, Modul-, Einheiten- und Installationsebene testet, ein anderes Problem als Missbrauchstests auf Paketebene.

IEC 62133-2 und IEC 62619: Internationale Sicherheitsstandards

IEC 62133-2 ist das internationale Äquivalent von UL 2054 und deckt sekundäre Lithiumzellen und -batterien für tragbare Anwendungen ab. Es definiert Tests für externen Kurzschluss, Überladung, Zwangsentladung, thermischen Missbrauch und Quetschung.

IEC 62619 ist der international relevante Standard für stationäre und industrielle Lithium-Ionen-Systeme und spielt für Industriepacks die gleiche Rolle wie IEC 62133-2 für tragbare Geräte. Hersteller, die BESS oder industrielle Einsätze auf internationalen Märkten anstreben, sollten über IEC 62619 verfügen, nicht nur über IEC 62133-2. Sehen Sie sich unsere an Aufschlüsselung von UN 38.3 vs. IEC 62133 vs. IEC 62619 für die Beziehung dieser Standards zueinander.

UN 38.3: Transportsicherheit

UN 38.3 ist keine Produktsicherheitsnorm, sondern ein Transportsicherheitsprotokoll. Es besteht aus acht Missbrauchstests, mit denen überprüft werden soll, ob eine Batterie die mechanischen und thermischen Bedingungen des Luft-, See- und Bodentransports überstehen kann, ohne zu entlüften, zu lecken, zu platzen oder sich zu entzünden. Die acht Tests umfassen Höhensimulation (niedriger Druck), Temperaturwechsel, Vibration, Schock, externen Kurzschluss, Aufprall, Überladung und Zwangsentladung.

UN 38.3-Testzusammenfassungen müssen der physischen Sendung nicht beiliegen, müssen aber auf Anfrage zugänglich sein.

Gemäß dem aktualisierten Battery Guidance Document der IATA, das am 1. Januar 2026 in Kraft tritt, dürfen mit Ausrüstung verpackte Lithium-Ionen-Batterien (Verpackungsanweisung 966) mit nicht mehr als 30 % der Nennkapazität versendet werden, es sei denn, der Versender verfügt über eine staatliche Genehmigung, diesen Grenzwert zu überschreiten.

Dies ist eine engere Regelung als eine pauschale Regel: Sie gilt speziell für Batterien, die mit Geräten verpackt sind, und nicht für alle Lithiumsendungen, und die Anforderungen variieren je nach Verpackungsanweisung und Batteriekategorie. Daher sollten Versender den geltenden Grenzwert bei ihrem Spediteur erfragen, anstatt davon auszugehen, dass ein einziger Schwellenwert alle Versandarten abdeckt.

Überprüfen Sie bei der Bewertung eines BMS-Anbieters, welche Zertifizierungen er besitzt, und stellen Sie sicher, dass die zertifizierte Konfiguration mit dem tatsächlich gekauften Produkt übereinstimmt. Einige Hersteller zertifizieren ein Referenzdesign, liefern jedoch Varianten aus, die nicht Teil des Zertifizierungstests waren. Fragen Sie nach der Zertifikatsnummer und überprüfen Sie diese direkt bei der Zertifizierungsstelle.

Vorteile eines richtig konzipierten BMS

Die messbaren Vorteile eines hochwertigen BMS zeigen sich in der Langlebigkeit des Pakets, der Betriebszeit und den Gesamtbetriebskosten.

Ein gut implementiertes BMS verlängert die Lebensdauer, indem es die zellschädigenden Bedingungen verhindert, die die Verschlechterung beschleunigen: Überladung, Tiefentladung, schnelle Zyklen bei extremen Temperaturen und lange Zeiträume bei voller Ladung oder vollständiger Entladung. Erfahren Sie mehr darüber, was antreibt Lebensdauer der Batterie und wie man es erweitert.

In den eigenen Feldeinsätzen von Holo Battery haben Batteriepacks mit aktivem Balancing und temperaturbewusstem SOC-Management 3.000 bis 5.000 Zyklen erreicht, bevor sie 80 % SoH bei mäßiger Entladungstiefe und Betrieb bei Raumtemperatur erreichen, während vergleichbare Packs mit einfachen Überspannungsabschaltungen bei demselben Arbeitszyklus oft vor 1.500 Zyklen ausfallen. Die Ergebnisse variieren je nach C-Rate, Entladungstiefe und Umgebungstemperatur. Behandeln Sie diese daher als Richtwerte und nicht als garantierte Werte für eine bestimmte Anwendung.

Zu den betrieblichen Vorteilen gehören vorhersehbare Wartungsfenster (da die SoH-Verfolgung eine Vorwarnung vor Kapazitätsverlusten gibt), reduzierte Versicherungskosten (zertifizierte BMS-Designs senken das bewertete Brandrisiko) und eine einfachere Integration mit externen Systemen durch standardisierte Kommunikation.

Für gewerbliche und industrielle Anwender ist es das BMS, das ein Batteriepaket von einer Last, die eine ständige Überwachung erfordert, in eine vorhersehbare, wartbare Komponente verwandelt, die sich nahtlos in die bestehende Infrastruktur integrieren lässt.

Das BMS von Holo Battery: Was wir testen und zertifizieren

Holo Battery entwickelt und fertigt BMS-Hardware für kommerzielle und industrielle Lithium-Ionen-Akkus. Jedes Holo Battery BMS wird gemäß den Anforderungen von UL 1973 und IEC 62619 getestet, den Standards, die für stationäre und industrielle Systeme gelten, und alle Pakete werden mit UN 38.3-Testzusammenfassungen für den Transport geliefert.

Unsere BMS-Architektur verwendet ein modulares primäres/untergeordnetes Design mit Spannungsabtastung auf Zellebene mit einer Auflösung von 1 mV, NTC-Thermistoren an jedem Modul und einem UKF-basierten SOC-Schätzer, der über den gesamten Betriebstemperaturbereich von -20 °C bis +60 °C kalibriert ist.

Zu den Kommunikationsschnittstellen gehören CAN-Bus (ISO 11898, bis zu 1 Mbit/s) und RS485/Modbus RTU, beide über denselben Anschluss verfügbar. Dies bedeutet, dass unsere Pakete ohne zusätzlichen Protokollkonverter direkt in EV-Antriebsstränge, Solarwechselrichter, SCADA-Plattformen und Gebäudeenergiemanagementsysteme integriert werden können.

Der integrierte Schutzstapel deckt Überspannung, Unterspannung, Überstrom (Laden und Entladen), Kurzschluss und Übertemperatur sowohl auf dem Lade- als auch auf dem Entladepfad ab. Die Reaktionszeit bei Kurzschlüssen liegt unter 200 Mikrosekunden.

Das BMS protokolliert Fehlerereignisse mit Zeitstempeln im integrierten Flash-Speicher, sodass eine Analyse nach dem Ereignis möglich ist, ohne dass eine kontinuierliche externe Datenprotokollierung erforderlich ist.

Häufig gestellte Fragen zu Batteriemanagementsystemen

Was ist der Unterschied zwischen aktivem und passivem Zellausgleich?

Beim passiven Ausgleich wird überschüssige Energie aus Zellen mit höherer Spannung als Wärme abgeführt. Beim aktiven Ausgleich wird diese Energie stattdessen auf Zellen mit niedrigerer Spannung übertragen, was zwar effizienter, aber teurer in der Implementierung ist. Große Rudel profitieren am meisten vom aktiven Balancieren; Kleinere Rudel mit leichtem Ungleichgewicht bleiben normalerweise beim Passiv.

Wie genau ist die SOC-Schätzung in einem echten BMS?

Es kommt auf den Algorithmus an. Die Coulomb-Zählung allein driftet mit der Zeit auf einen Fehler von ±10–15 %, während ein temperaturkompensierter EKF ±3–5 % beibehält und UKF-Implementierungen in kontrollierten Tests ±2–3 % erreichen. Die genauesten Systeme kombinieren Coulomb-Zählung mit regelmäßiger Neukalibrierung und aktualisieren ihr Batteriemodell, wenn die Zellen altern.

Kann ich ein BMS mit LiFePO4 (LFP)-Batterien verwenden?

Ja, aber es muss für die flache Spannungskurve des LFP konfiguriert werden, was die OCV-basierte SOC-Schätzung über den größten Teil des Ladebereichs unzuverlässig macht. LFP-Zellen werden außerdem auf 3,65 V pro Zelle geladen und auf etwa 2,5 V entladen, im Vergleich zu 4,2 V bei NMC. Daher wird ein für NMC kalibriertes BMS ein LFP-Paket falsch interpretieren und den Schutz möglicherweise vorzeitig auslösen.

Welche Zertifizierungen sollte ich von einem BMS-Anbieter verlangen?

Für stationäre oder industrielle Verpackungen sind UL 1973 und IEC 62619 erforderlich. Für tragbare Produkte gelten stattdessen UL 2054 und IEC 62133-2. Jede auf dem Luftweg versandte Batterie benötigt UN 38.3. Fragen Sie immer nach der Zertifikatsnummer und überprüfen Sie diese direkt bei der Zertifizierungsstelle, da einige Anbieter ein Design zertifizieren, aber Varianten liefern, die nie getestet wurden.

Was verursacht den Ausfall eines BMS und wie kann ich ihn verhindern?

Häufige Ursachen sind das Eindringen von Feuchtigkeit, Vibrationsschäden an den Messleitungen, MOSFET-Ausfälle aufgrund anhaltenden Überstroms und Firmware-Fehler, die Fehlauslösungen auslösen. Zur Vorbeugung kommt es auf eine angemessene IP-Schutzart für die Umgebung, eine solide mechanische Unterstützung für Steckverbinder und Kabelbäume und die Wahl eines Herstellers an, der Leistungsminderungs- und Mean-Time-Between-Failure-Daten veröffentlicht.

Abschluss

Ein Batteriemanagementsystem macht die Lithium-Ionen-Chemie für reale Anwendungen sicher und praktisch, indem es die mit einer hohen Energiedichte verbundenen Risiken kontrolliert und gleichzeitig dafür sorgt, dass die Leistung der Zellen nahezu ihrer Nennlebensdauer entspricht.

Um es richtig zu machen, müssen Sie die Architektur an die Paketgröße anpassen, eine Schätzmethode auswählen, die genau genug für den Anwendungsfall ist, Kommunikationsprotokolle an das Hostsystem anpassen und die für den Zielmarkt erforderlichen Zertifizierungen bestätigen.
