Bei der Verkabelung Ihres Schiffselektriksystems ist es richtig Kabeldimensionierung ist unerlässlich. Eine falsche Dimensionierung kann gefährliche Bedingungen schaffen und die Wirksamkeit des Systems beeinträchtigen. Wir zeigen Ihnen schnell und einfach, wie Sie sicherstellen, dass Ihre Kabel die richtige Größe haben.

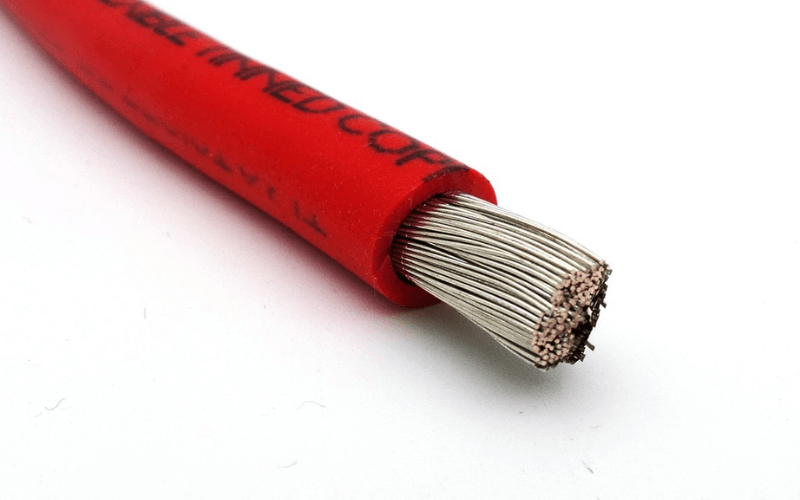

So ermitteln Sie, welche Kabelgröße Ihr elektrisches Schiffssystem benötigt
Die Verkabelung ist ein entscheidender Bestandteil jedes elektrischen Systems und leitet den Strom zwischen den Komponenten. Die richtige Kabeldimensionierung stellt sicher, dass genügend Strom Ihre Lasten erreicht, während zu kleine Kabel die Systemleistung beeinträchtigen und gefährliche Bedingungen schaffen können.
Bei demselben Spannungssystem kann die Drahtgröße variieren. Der erforderliche Drahtquerschnitt hängt von der Stromstärke des Systems und der Gesamtentfernung des Stromkreises ab.
Um die Amperezahl zu erhalten, dividieren Sie die Wattleistung der Last durch die Systemspannung (Ampere = Watt/Volt). Beispielsweise verbraucht ein 3.000-Watt-Wechselrichter in einem 12-V-System 250 Ampere (3.000 ÷ 12 = 250).
Messen Sie als Nächstes die Gesamtlänge Ihrer Schaltung – der Abstand zwischen Batterien und Lasten. Verwenden Sie diese Länge und diesen Strom in einer Referenztabelle, um die geeignete Drahtgröße auszuwählen.
Zusätzliche Überlegungen bei der Dimensionierung der Kabel für Ihr Segelboot-Elektriksystem
Spannungsabfall ist die Verringerung der Spannung zwischen der Quelle und der Last eines Stromkreises, die durch den Leitungswiderstand verursacht wird.
ABYC-Standards ermöglichen einen Spannungsabfall von bis zu 10 % für unkritische Systeme wie Lichter, aber nur 3 % für kritische Systeme wie Bilgenpumpen oder Navigation. Durch die Verwendung größerer Kabel wird der Spannungsabfall durch einen geringeren Widerstand verringert.
Eine einfache Lösung zur Dimensionierung Ihrer Kabel
Heutzutage machen Apps das Ermitteln der Kabelgröße unglaublich einfach – Sie geben einfach Ihre Daten ein und erhalten sofort eine Empfehlung.
Connor Smith von Warrior Sailing nutzt das Schaltungsassistent von Blue Sea Systems um schnell die richtige Kabelgröße für die elektrische Einrichtung seines Bootes auszuwählen.
Die App fordert ihn auf, Folgendes einzugeben: Systemspannung, Laststrom (Ampere), Leiterlänge (vollständiger Stromkreis), zulässiger Spannungsabfallprozentsatz, Nenntemperatur der Kabelisolierung (normalerweise 105 °C für hochwertige Kabel), ob sich das System im Maschinenraum befindet, Anzahl der gebündelten Kabel, durchschnittliche Lastdauer und ob das System an einer Sicherung endet.
Anschließend klickt er auf „Berechnen“ und erhält eine Empfehlung zur Kabeldimensionierung. Apps wie diese stellen durch die Berücksichtigung vieler Variablen sicher, dass Ihre Kabel die richtige Größe haben, und tragen so dazu bei, dass Ihr System sicher und effizient arbeitet.
