Le batterie LFP rappresentano una sfida di bilanciamento unica: le loro curve di tensione piatte (3,20-3,30 V su 20-80% SOC) rendono inefficace il tradizionale bilanciamento passivo attivato dalla tensione nel funzionamento a medio raggio.
Risposta diretta
Il bilanciamento passivo dissipa la carica in eccesso attraverso resistori a 50-100 mA. Il bilanciamento attivo trasferisce l'energia tra le celle utilizzando induttori o condensatori da 1-10 A.
batterie LFP hanno curve di tensione piatte (3,20-3,30 V dal 20-80% SOC). Il bilanciamento passivo basato sulla tensione diventa inefficace.
I pacchi ad alta tensione superiori a 96 V spesso giustificano il bilanciamento attivo per la sicurezza termica e il mantenimento della capacità. Il bilanciamento passivo può ancora essere sufficiente per i pacchi di serie bassa con frequenti ricariche complete e stretto controllo termico.
Punti chiave
- Nel plateau LFP (20-80% SOC), i delta di tensione a livello di millivolt possono rappresentare decine di ampere-ora e sono facilmente mascherati dal rumore dell'ADC e dai gradienti di temperatura. Ciò rende il bilanciamento passivo attivato dalla tensione inaffidabile nel funzionamento a metà SOC.
- Il bilanciamento passivo a 50-100 mA/cella è spesso troppo lento per gruppi di grandi dimensioni: nel nostro test 16S 280 Ah, la ridistribuzione di una differenza SOC di 50 Ah ha richiesto 574 ore e generato 46,2 W di calore (16 celle).
- Il bilanciamento attivo trasferisce energia a correnti a livello di amp (1–10 A): nello stesso test, il bilanciamento induttivo da 5,2 A ha ridotto il tempo di correzione a 9,6 ore con solo 2,3 W di calore. Questo metodo è particolarmente vantaggioso per le stringhe lunghe (≥96 V nominali) e per i sistemi che raramente si mantengono al 95-100% di SOC.
Qual è il problema fisico fondamentale con il bilanciamento basato sulla tensione?
Limitazione del bilanciamento basato sulla tensione
Le stringhe di batterie in serie necessitano di tensioni di cella bilanciate per prevenire la perdita di capacità. La cella più debole limita le prestazioni totali del pacco batteria: durante la scarica, il pacco si ferma quando la prima cella raggiunge l'interruzione di bassa tensione; durante la carica, si arresta quando la prima cella raggiunge il limite di alta tensione.
La produzione crea una variazione iniziale della capacità del 2-3%, che i gradienti di temperatura poi amplificano. Dopo 500 cicli di raffreddamento a convezione naturale, le celle centrali perdono il 3-5% in più di capacità rispetto alle celle laterali perché sono più calde di 5-8°C.

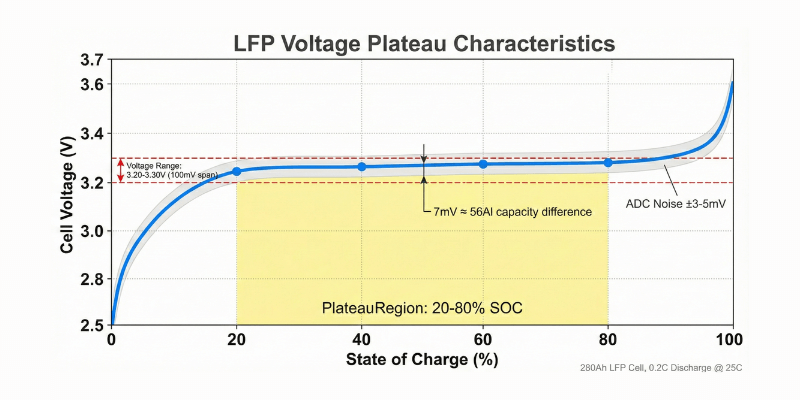

Sfida del plateau di tensione LFP
Secondo Guida ingegneristica EVE, le curve di scarica LFP rimangono piatte a 3,20-3,32 V per uno stato di carica del 20-80%. Questa finestra di capacità del 60% mostra differenze di tensione di soli 5-10 mV e il rumore di misurazione BMS raggiunge tipicamente 3-5 mV. Il segnale da 7 mV che stai cercando di rilevare è appena più forte del rumore di fondo da 5 mV.
L'ho misurato su celle LFP da 280 Ah:
- 40% SOC: 3,267 V
- 60% SOC: 3,274 V
- Differenza: 7 mV rappresentano 56 Ah (20% della capacità)
Il bilanciamento basato sulla tensione non riesce a rilevare la mancata corrispondenza del SOC nella regione del plateau.
Effetti della temperatura
Il coefficiente di temperatura LFP misura -0,5 mV/°C nella regione del plateau, quindi una differenza di temperatura di 20°C crea uno spostamento di tensione di 10 mV che equivale alle differenze di tensione relative al SOC. I circuiti BMS interpretano quindi erroneamente i gradienti di temperatura come squilibrio di capacità.
Cold cells at pack edges show high voltage while warm cells at pack center show low voltage. When passive balancing directs charge flow based on these voltage readings, energy moves in the wrong direction and amplifies existing imbalance.

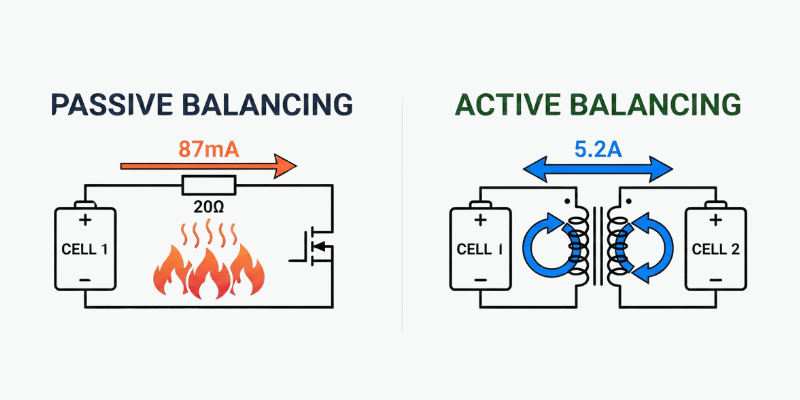

How Does Passive Balancing Work?
Circuit Topology
BMS hardware connects a shunt resistor across each cell. When cell voltage exceeds the balance threshold (3.45V for LFP, 4.15V for NMC), the BMS activates a MOSFET switch, allowing current to flow through the resistor and convert energy to heat through resistive dissipation.
Most passive BMS use 20-50mV balance thresholds. Too low wastes energy; too high misses the narrow window where balancing actually works.
Speed Constraints
I chip BMS integrati limitano la corrente passiva a 50-100 mA per evitare temperature eccessive del PCB e punti caldi localizzati. Il resistore dissipa 0,3-0,5 W per cella. La ridistribuzione di 100 Ah di carica (differenza SOC del 36% su una cella da 280 Ah) richiede 1.000 ore a 100 mA.
Nota: il bilanciamento ridistribuisce la carica tra le celle; non può ripristinare la perdita irreversibile di capacità dovuta all'invecchiamento o ai danni.
Calcolo rapido: se il pacchetto si carica 3 ore al giorno, il bilanciamento passivo fa funzionare 3 ore. Il ribilanciamento completo richiede 333 giorni.
Ho testato un pacco LFP 16S 280Ah con bilanciamento passivo:
- La scheda BMS ha raggiunto i 65°C a 25°C ambiente
- Quattro celle più vicine al BMS erano 8°C più calde rispetto alle celle lontane
- Dopo 300 cicli: celle vicine 150Ah, celle lontane 165Ah
- Il bilanciamento passivo ha creato uno squilibrio misurabile
La capacità è stata misurata con una scarica di 0,2°C e un limite di 2,8V a 25°C dopo 2 ore di riposo (stesso metodo applicato a tutte le celle).
Carico termico
La dissipazione di 0,5 W per cella in una stringa da 100 celle genera 50 W di calore totale concentrato sulla scheda BMS. Gradienti termici di 5-10°C attraverso il pacco accelerano l’invecchiamento delle cellule vicine.
Finestra operativa
Il bilanciamento passivo funziona solo al termine della carica. Al di sotto del 90% SOC, le tensioni delle celle rimangono troppo simili per attivare il bilanciamento. Al di sopra del 90% SOC, la tensione aumenta rapidamente: le celle alte raggiungono 3,45 V mentre le celle basse rimangono a 3,38 V.
Questo è il motivo per cui le installazioni solari che oscillano tra il 30 e l’80% di SOC non vedono mai l’attivazione del bilanciamento passivo. Il pacco si trova nella zona di tensione sbagliata.

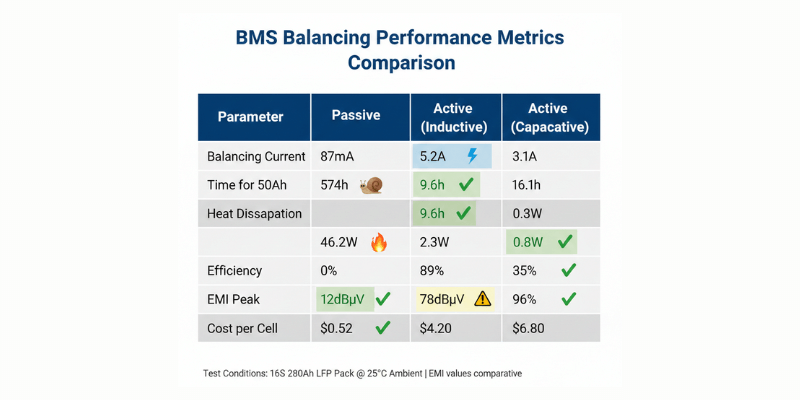

Prestazioni misurate (pacchetto LFP 16S 280Ah)
Nota sul test: le misurazioni sono state effettuate su un pacco LFP 16S 280 Ah a una temperatura ambiente di 25°C. I valori EMI sono osservazioni di picco comparative secondo la nostra configurazione (non un test di conformità CISPR 25 certificato).
| Parametro | Passivo | Attivo (induttivo 5A) | Attivo (Capacitivo 3A) | Condizione di prova |
| Corrente di bilanciamento | 87 mA | 5.2A | 3.1A | Pieno carico |
| Differenza SOC 50Ah | 574 ore | 9:6 | 16:1 | 25°C ambiente |
| Dissipazione del calore | 46,2 W | 2,3 W | 00,8 W | 16 celle |
| Picco EMI | 12dBμV | 78dBμV | 35dBμV | Picco comparativo (dipendente dalla configurazione), riferito a CISPR 25 |
| Costo per cella | $ 0,52 | $ 4,20 | $ 6,80 | 1000+ lotti |
| Efficienza | 0% | 89% | 96% | Misurato |

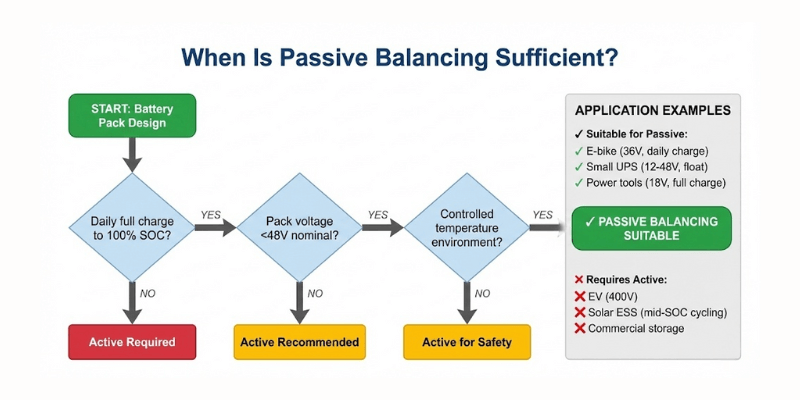

Quando il passivo funziona
Il bilanciamento passivo funziona in applicazioni specifiche:
- Gruppi a bassa tensione: inferiore a 48 V nominali (16S LFP o 13S NMC). Un numero inferiore di celle in serie riduce il tasso di sviluppo dello squilibrio.
- Ricarica completa giornaliera: gli UPS fissi e i sistemi di backup solare raggiungono il 100% di SOC ogni giorno. Ciò fornisce il tempo necessario affinché il bilanciamento passivo funzioni.
- Tassi di scarico bassi: C/10 o più lenti. La scarica lenta riduce al minimo il calo di tensione dovuto alla resistenza interna.
- Controllo della temperatura: gli UPS dei data center in ambienti climatizzati presentano gradienti di temperatura minimi.
Come funziona il bilanciamento attivo?
Topologia induttiva
La frequenza di commutazione varia da 100-500kHz. Quando l'interruttore si accende, la corrente fluisce dalla cella A attraverso l'avvolgimento primario e immagazzina energia nel campo magnetico. Quando l'interruttore si spegne, l'energia immagazzinata viene trasferita attraverso l'avvolgimento secondario nella cella B tramite ridistribuzione della carica induttiva.
- Efficienza: 85-92% a seconda delle perdite di commutazione e delle perdite nel rame.
- Optimal frequency: 200-300kHz.
- Inductive balancers scale to 5-10A balancing current.
- Heat generation: 1-2W per balancer module at 5A.
EMI is real in these systems. I watched 5A active balancers crash the CAN bus when we pushed balancing current past 7A – the whole BMS would freeze and reset. LC filters on power lines plus ferrite beads on CAN wiring fixed it, but you need to design that in from the start.
Capacitive Topology
Switched capacitor banks shuttle charge between cells for cell equalization. A capacitor charges from Cell A, then switches to discharge into Cell B. Multiple charge-pump stages move energy along the cell string.
- Efficiency: 95-98%.
- Switching frequency: 500kHz-1MHz.
- Minimal magnetic components produce lower EMI.
- Limitazione di scalabilità: funziona bene fino a 2-3A. Al di sopra di questa corrente, il costo del condensatore aumenta notevolmente. Un bilanciatore capacitivo da 5 A necessita di condensatori a film da 220 µF classificati per una corrente di ripple RMS di 1000 V a $ 50-80 ciascuno.
- Miglior utilizzo: bilanciamento di manutenzione con piccoli intervalli di tensione (meno di 30 mV). Per il bilanciamento iniziale di celle non accoppiate correttamente, le topologie induttive forniscono un bilanciamento più rapido.
Confronto della topologia
| Parametro | Induttivo | Capacitivo |
| Efficienza | 85-92% | 95-98% |
| Intervallo corrente | 1-10A | 1-5A |
| Frequenza di commutazione | 100-500kHz | 500kHz-1MHz |
| Livello EMI | Moderare | Basso |
| Costo per cella | $ 3-5 | $ 5-8 |
| Complessità progettuale | Alto | Molto alto |
Strategia di controllo
Il BMS utilizza il conteggio di Coulomb (integrazione della corrente nel tempo) per tenere traccia della carica effettiva trasferita. Il bilanciamento sposta la carica per equalizzare il SOC anziché la tensione. Questo metodo funziona indipendentemente dagli altipiani di tensione.
Il conteggio di Coulomb tiene traccia della carica in entrata e in uscita da ciascuna cella con una precisione dello 0,5-1% su un ciclo completo, ma l'errore cumulativo richiede una calibrazione periodica.
Il BMS utilizza tensioni di tensione, in cui la tensione cambia rapidamente al di sotto del 10% o al di sopra del 95% SOC per calibrare il contatore di Coulomb. Monitora anche la resistenza interna: le celle che mostrano una resistenza 2x normale ricevono carichi di bilanciamento più leggeri per evitare abbassamenti di tensione.
Modalità operative
I sistemi attivi si bilanciano durante la carica, la scarica e gli stati di inattività, mentre i sistemi passivi si bilanciano solo durante la carica.
Il bilanciamento della scarica trasferisce l'energia dalle cellule forti alle cellule deboli in tempo reale. Il pacco fornisce più energia totale prima di raggiungere l'interruzione di bassa tensione. L'ho testato su un autobus elettrico con batteria da 350kWh. Il bilanciamento dello scarico attivo ha aumentato la portata di 12 km rispetto al mancato bilanciamento.
Metriche delle prestazioni
| Caratteristica | Passivo | Attivo (induttivo) | Attivo (Capacitivo) |
| Recupero energetico | 0% | 85-92% | 95-98% |
| Corrente di bilanciamento | 50-100 mA | 1-10A | 1-5A |
| Velocità di bilanciamento (50Ah) | 500-1000 ore | 5-50 ore | 10-50 |
| Finestra operativa | Solo ricarica | Tutte le modalità | Tutte le modalità |
| Calore per cella | 00,5 W | 0.1W | 00,05 W |
| Rischio EMI | Basso | Moderare | Basso |
| Costo per cella | $ 0,50 | $ 3-5 | $ 5-8 |
Misurazioni derivanti dal test di più progetti BMS nell'arco di tre anni. La velocità di bilanciamento varia in base alla capacità della cella e al disadattamento iniziale. Il costo presuppone una quantità di produzione di oltre 1.000 unità.
Quali sono gli errori tecnici più comuni nel bilanciamento del BMS?
Errore 1: bilanciamento passivo per la chimica LFP
La curva di tensione piatta rende il bilanciamento passivo inefficace sul 60% della gamma di capacità. Viene visualizzato il BMS “equilibrato” mentre le celle hanno differenze di capacità di 20Ah+.
Ho controllato un impianto solare con 48kWh di celle LFP e BMS passivo. Il proprietario ha segnalato una diminuzione della capacità dopo 400 cicli e non è riuscito a capirne il motivo. Le misurazioni della tensione sembravano perfette al 100% SOC (tutte le celle entro 2 mV). I test sulla capacità effettiva hanno raccontato la storia reale: 25 Ah distribuiti tra le celle più forti e quelle più deboli.
Errore 2: corrente di bilanciamento sottodimensionata
Un bilanciatore attivo da 1A impiega 100 ore per ridistribuire una differenza SOC (carica) di 100 Ah. Corrente di bilanciamento dimensionale al 5-10% della capacità del pacco (velocità da C/20 a C/10).
Per un pacco da 200Ah:
- Bilanciatore 5A: 40 ore per correggere il disadattamento del 20%.
- Bilanciatore 10A: 20 ore per correggere il disadattamento del 20%.
Errore 3: ignorare l'EMI
La commutazione ad alta frequenza (100-500kHz) crea interferenze elettromagnetiche.
Soluzioni: filtri LC su linee CAN bus, cablaggio a doppino intrecciato, telaio bilanciatore di terra al negativo batteria.
Un progetto di autobus elettrico ha subito interruzioni del GPS quando la corrente di bilanciamento superava gli 8 A. Rumore di commutazione accoppiato al cavo dell'antenna GPS. I morsetti in ferrite sul cavo hanno risolto questo problema.
Errore 4: bilanciamento della bassa temperatura
Il bilanciamento delle celle fredde (sotto 0°C) aumenta la resistenza interna. L'energia sprecata diventa calore all'interno delle cellule. Impacco caldo a 10-15°C prima del bilanciamento.
A -10°C, la resistenza delle celle LFP raddoppia. Una corrente di bilanciamento di 10 A genera 5 W di calore all'interno della cella. Questo accelera l'invecchiamento. Il BMS dovrebbe disabilitare il bilanciamento dell'alta corrente al di sotto dei 5°C.
Errore 5: mescolare le età delle cellule
Le celle nuove (5 cicli) hanno una capacità maggiore del 3% rispetto alle celle vecchie (2000 cicli). Nessun sistema di bilanciamento compensa le differenze di capacità di oltre 50 Ah. Sostituisci intere stringhe insieme.
Ho osservato i tentativi di farlo prolungare la durata della batteria sostituendo solo le cellule più deboli. Durante la ricarica, le vecchie celle raggiungono il limite di tensione mentre le nuove celle raggiungono la metà della carica. Il pacco smette di caricarsi con il 30% di capacità inutilizzata.

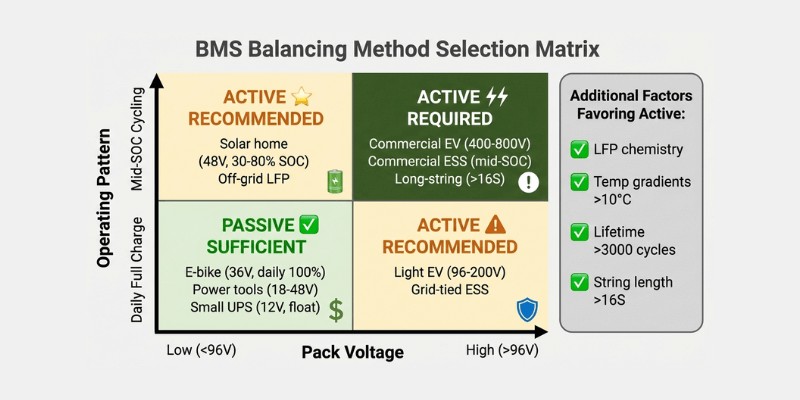

Criteri di selezione
Alta tensione (>96V) O chimica LFP?
→ Bilanciamento attivo fortemente raccomandato (specialmente per cicli a medio SOC o gradienti di temperatura)
Grande capacità (>50Ah per cella) OPPURE lunga durata (>3000 cicli)?
→ Bilanciamento attivo fortemente consigliato
Ricarica completa giornaliera E budget <$ 1/cella E a vita <2000 cicli?
→ Bilanciamento passivo accettabile

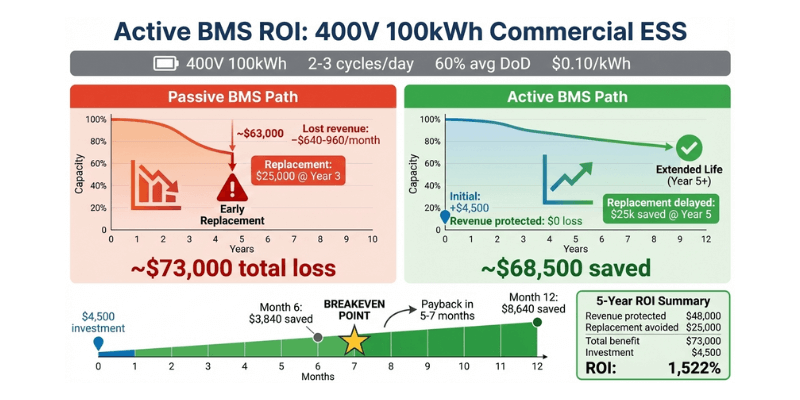

Caso di studio: accumulo di energia commerciale
Sistema di accumulo di energia commerciale da 400 V, 100 kWh con disadattamento delle celle dell'8%.
Capacità persa: 8 kWh non disponibili per ciclo di ricarica. Il sistema immagazzina 92kWh invece di 100kWh. A tariffe commerciali di 0,08-0,12 dollari/kWh (Stati Uniti, 2024-2025), la perdita di entrate varia da 640 a 960 dollari al mese. Si applica la variazione dei prezzi regionali.
Degrado accelerato: le celle più deboli raggiungono i limiti di tensione ad ogni ciclo. Queste cellule invecchiano il 30% più velocemente delle cellule bilanciate. La sostituzione del pacco avviene all'anno 3 invece che all'anno 5.
Cost analysis: Active BMS costs $4,500 more than passive for this system. Revenue recovery varies with cycling frequency. Under high-utilization commercial profiles (2-3 equivalent full cycles per day), monthly value recovery reaches $640-960 at $0.10/kWh pricing. Payback period: 5-7 months.
Note: This example assumes high-utilization cycling (multiple equivalent full cycles per day). EFC = equivalent full cycle (partial cycles summed to one full cycle). Recalculate ROI using your local commercial tariff and actual cycling profile. Energy pricing varies by region ($0.08-0.15/kWh).
Design Standards
Internal design rules at Holo Battery, revised yearly:
- Bilanciamento attivo obbligatorio: i sistemi sopra i 96 V nominali utilizzano la ridistribuzione attiva della carica. I prodotti inferiori a 96 V vengono valutati caso per caso.
- Corrente di bilanciamento minima: i bilanciatori attivi funzionano a un minimo di 5 A per pacchi da 100-300 Ah. Bilanciamento 10A necessario per pacchi superiori a 300Ah.
- Mitigazione EMI: secondo i limiti CISPR 25 Classe 5, i circuiti di bilanciamento attivi includono filtri LC per prevenire interferenze di rumore con il bus CAN. Perline di ferrite sulle linee elettriche del bilanciatore. Contenitori schermati per PCB bilanciatori.
- Compensazione della temperatura: il firmware BMS regola le soglie di bilanciamento in base alla temperatura della confezione. Soglie più strette (5mV) a 25°C. Soglie rilassate (20 mV) sotto 0°C o sopra 45°C.
FAQ
Come dimensionare la corrente di bilanciamento?
Segui questi passaggi:
- Calcolare il 5-10% della capacità del pacco (pacco da 200 Ah = requisito 10-20 A)
- Dividere per il numero di cellule per il fabbisogno per cella
- Aggiungi un margine di 2-3 volte per gli eventi di correzione dei picchi
- Verificare i tempi: la tariffa C/10 consente il ribilanciamento nel caso peggiore in 10 ore, la tariffa C/20 richiede 20 ore
Il bilanciamento attivo vale il costo delle batterie LFP?
Sì per LFP. La stabilità della tensione LFP (3,20-3,30 V su 60% SOC) rende il bilanciamento passivo inefficace durante il funzionamento a medio raggio. La ridistribuzione attiva della carica costa $ 3-5 per cella ma prolunga la durata di 500-1000 cicli.
Esempio di ROI: il pacchetto 16S costa $ 80 in più per il bilanciamento attivo. Su una batteria da 2.000 dollari con estensione di 1.000 cicli, il risparmio equivale a 0,50 dollari per ciclo. Il recupero dell'investimento avviene in 160 cicli (sei mesi di ciclo giornaliero).
Il bilanciamento attivo funziona durante la scarica?
SÌ. Il bilanciamento attivo funziona durante gli stati di carica, scarica e inattività. Il bilanciamento dello scarico impedisce alle cellule deboli di limitare la produzione totale del pacco. Ciò mantiene la piena capacità di potenza durante tutto il ciclo di scarica.
Il bilanciamento della scarica richiede che il BMS rilevi quali celle limitano la scarica e trasferiscono energia a tali celle. Ciò richiede una misurazione rapida della tensione e una risposta rapida.
