Lipo Battery Connector Guide

seksjon sep hvit

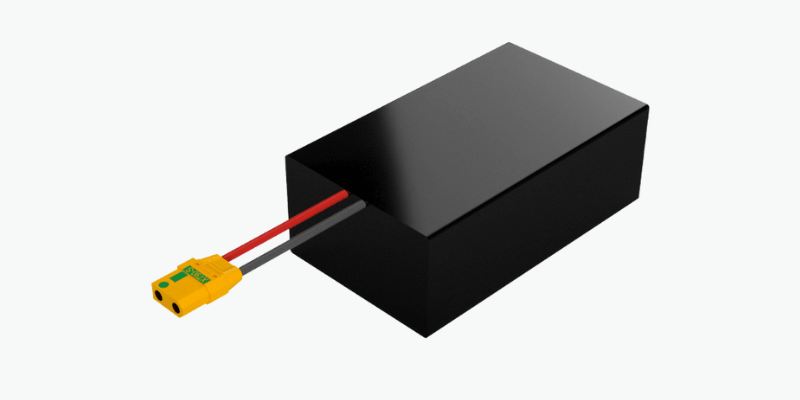

13.6v 33.2ah batteri med kontakt

Innholdsfortegnelse

Litiumpolymer (Lipo) Batterier driver moderne RC -kjøretøy, droner og elektronikk, men ytelsen deres avhenger av de riktige kontaktene. Disse komponentene sikrer effektiv strømoverføring, forhindrer overoppheting og forlenger batteriets levetid. Denne guiden skisserer viktige Lipo -kontakttyper, deres forskjeller og hvordan du kan matche dem til dine behov.

Hva er de to kontaktene på lipo -batterier?

Lipo Battery Connectors kobler batterier til enheter, administrerer strømstrøm og cellehelse. De er delt inn i to kategorier:

1. Strømkontakter (f.eks., XT60 for droner, EC5 for RC-biler) for høystrømutladning.

2. Balansekontakter (f.eks. JST-XH) for å overvåke cellespenninger under lading.

Uoverensstemmede kontakter kan føre til spenningsdråper, overoppheting eller branner.

Vanlige typer inkluderer XT -serien, EC -serien, dekanene og JST, hver designet for spesifikke kraftbehov.

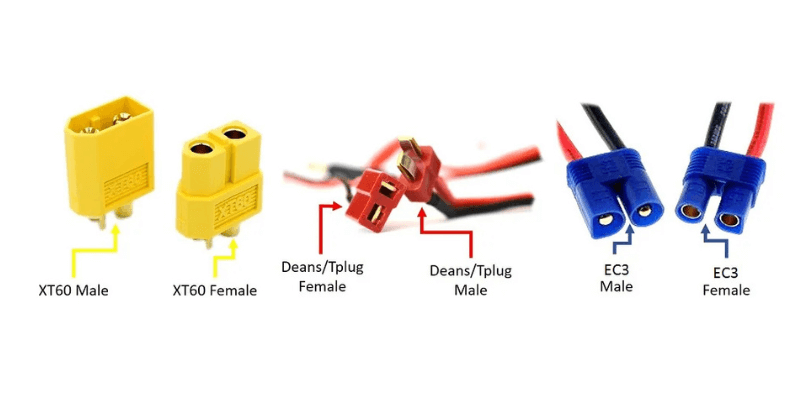

RC Lipo Battery Connectors

Lipo Battery Connector Types Oversikt

Lipo -batterier har forskjellige kontakter, avhengig av deres tiltenkte bruk. Her er noen populære:

  • Deans Connector (T-PLUG): Ideell for RC-entusiaster som trenger forbindelser med lav motstand i oppsett med høy ytelse.
  • EC5 og EC8 -kontakter: EC5 er perfekt for lavere strømbehov, mens EC8 er designet for høyere strømmer i RC -kjøretøy.
  • Anderson Powerpole Connector: Svært allsidig, spesielt nyttig for 12V -applikasjoner.
  • JST-kontakter: Disse mindre kontaktene fungerer bra med mini RC-modeller og er tilgjengelige som Micro JST eller JST-PH, avhengig av dine behov.
  • PH 2.0 og Molex PicoBlade -kontakter: best for små lipo -batterier i mikromodeller eller kompakte enheter; De er lette og sparer plass.

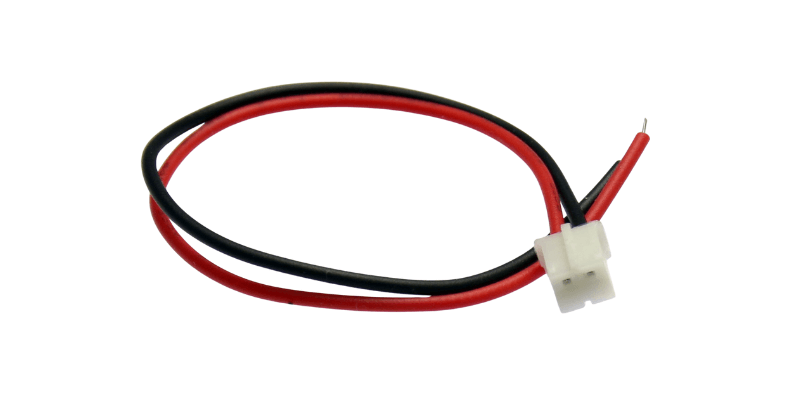

JST PH2.0 -kontakt

RC Lipo Battery Connector Typer

Bortsett fra EC3, EC5 og EC8, er det andre populære RC -batterikontakter som Deans, XT30, XT60 og XT90. Hver har unike funksjoner, for eksempel nåværende kapasitet, størrelse og brukervennlighet. Å velge riktig kontakt avhenger av RC -modellens strømbehov og spesifikke krav.

KontaktGjeldende vurderingTypisk brukstilfelle
XT30≤30aMikro-droner
XT60≤60aMedium droner, 1/10 biler
XT90≤90aStore droner/EDF -jetfly
EC360aSmå helis/FPV -firer
EC590a4S+ Buggies/Trucks
EC8120aGiant-skala modeller
Dekaner60aLegacy RC Gear
JST-Train≤5aMikroelektronikk

Hva er forskjellen mellom JR og JST Lipo -batterikontakter?

JR- og JST -kontakter er vanlige i RC -hobbyindustrien, og er hovedsakelig forskjellig i størrelse og kompatibilitet. JR -kontakter er større for større modeller, mens JST -kontakter er mindre for mindre modeller og enheter. Innen JST tjener undertyper som JST-PH og JST-XH spesifikke formål; For eksempel brukes JST-PH i små lipo-batterier for mikro RC-modeller.

Hva er forskjellene i lipo -batterikontakter for forskjellige spenninger?

Lipo -batterikontakter varierer i design, strømkapasitet og spenningsapplikasjon:

  • Lavspenning (f.eks. 3,7V): JST-PH, Molex Picoblade, Micro JST og pH 2,0 brukes til mikro RC-modeller og små enheter.
  • Midt rekkevidde (f.eks. 7.4V – 11.1V): Deaner, XT30 og XT60 -kontakter er egnet for forskjellige RC -modeller, fly, biler og droner som krever moderat kraft.
  • Høyspenning (f.eks. 14,8V+): XT90, EC5 og EC8 -kontakter er designet for større RC -modeller som trenger høyere spenning og strømkapasitet.

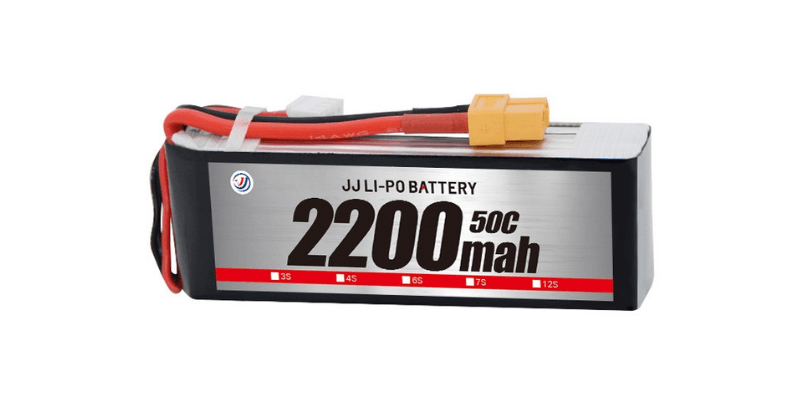

50c 2200mAh RC -batteri

Praktiske anbefalinger

  • Match kontakter til strømbehov:

Bruk XT60 -kontakter for 30–50A -systemer og bytt til XT90 eller EC5 for over 50A.

  • Prioriter sikkerhet:

Bruk alltid balansekontakter med en matchende lader.

  • Unngå adaptere:

Direkte lodding reduserer motstanden.

  • Inspiser regelmessig:

Kontroller tilkoblinger for smeltede hus eller løse pinner, da disse indikerer overbelastning.

Konklusjon

Å forstå Lipo -batterikontakter er avgjørende for hobbyister og ingeniører som jobber med disse batteriene. Enten du håndterer store RC -modeller, små dingser eller 12V -systemer, er det viktig å velge riktig kontakt for jevn og sikker drift. Tenk på prosjektets spesifikke behov for å velge den beste kontakten for jobben!
