Промышленные покупатели часто относятся кколичество цикловВ реальных условиях простои батареи и отказы в эксплуатации чаще вызваны потерей полезной энергии и особенно потерей мощности (например, провалами напряжения и отключениями BMS), а также календарным старением из-за повышенного SOC/температуры.
Ниже приведены инженерные вопросы, которые мы используем для оценки риска жизненного цикла, независимо от того, является ли ваш аккумулятор это LFP или NMC.
Вопрос 1. Что определяет окончание срока службы промышленной батареи?
Окончание срока службы (EOL) должно определяться функциональными ограничениями на уровне системы, обычно с использованием одного или нескольких из следующих критериев:
- Порог SOH/емкости: емкость падает ниже уровня, необходимого для требуемого времени работы или пропускной способности.
- Порог мощности (зависит от импеданса): повышенное внутреннее сопротивление (рост DCIR/DCR) вызывает неприемлемое падение напряжения или дефицит пиковой мощности при вашем профиле нагрузки.
- Ограничения по защите и надежности: аккумулятор все чаще нарушает ограничения BMS (ток заряда/разряда/напряжение/температура) или не соответствует допустимым пределам эксплуатационной безопасности.
По поводу «удвоения DCR»: рост импеданса часто коррелирует с ухудшением мощности, но «удвоение DCR = отказ» не является универсальным. Станет ли оно критическим, зависит от:
- пиковый ток и ширина импульса
- последовательная/параллельная архитектура и потери при межсоединении
- допустимое окно напряжения и поведение системы управления
Инженерная практика: установите EOL, используя требования как на основе мощности, так и на основе мощности, а затем проверьте свой рабочий цикл.

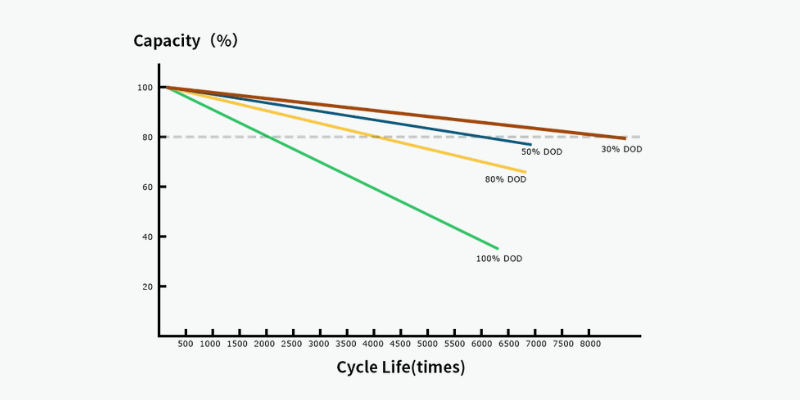

Вопрос 2: Как глубина разряда влияет на срок службы?

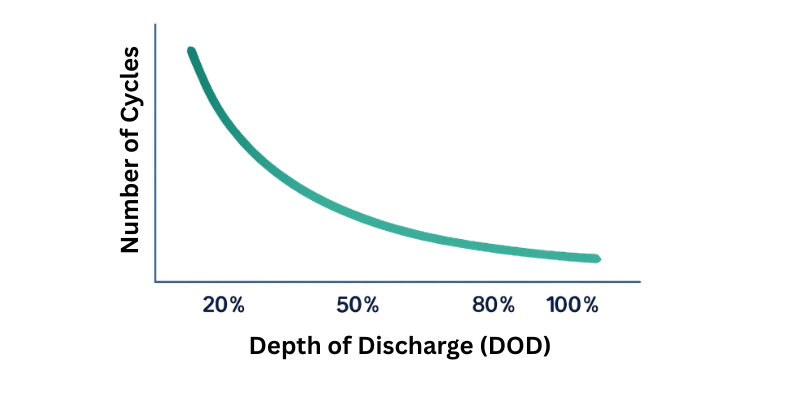

Глубина разряда (DoD) является основным рычагом циклического старения, поскольку каждый цикл вызывает повторяющиеся изменения в химическом составе электродов и межфазных слоях. В общем:
- Более глубокий DoD → более высокий стресс за цикл → более быстрая деградация
- Более жесткие окна SOC (при совместимости с профилем вашей миссии) → более медленная деградация
Целью промышленного дизайна является не погоня за максимальным количеством циклов, а максимизация полезной энергии за весь срок службы при следующих условиях:
- ваша ежедневная пропускная способность
- требуемая пиковая мощность
- температурные ограничения
Ключевой момент: «лучшая стратегия Министерства обороны» различается между ЛФП и НМК в зависимости от протокола зарядки и чувствительности календаря к старению.
Вопрос 3. Сильно ли быстрая зарядка разрушает литиевые элементы?
Быстрая зарядка ускоряет деградацию, когда она приводит элемент в условия, которые увеличивают побочные реакции и/или вызывают риск образования литиевого покрытия. Основными драйверами являются:
- Тепловая нагрузка: более высокий ток увеличивает выделение тепла (I²R), а повышение температуры ускоряет механизмы старения.
- Межфазный рост: агрессивные условия зарядки могут утолщать межфазные слои, увеличивая импеданс и со временем снижая мощность.
- Риск литиевого покрытия (критический): риск гальванического покрытия увеличивается при низкой температуре, а также при высоком SOC, особенно когда ток заряда не ограничен протоколом зарядки, утвержденным поставщиком.
Литиевое покрытие — настоящий «ускоритель отказа при быстрой зарядке». Ее началом является отсутствие единой фиксированной температуры во всех клетках. Это сильно зависит от:
- химия ячейки и конструкция анода (LFP и NMC влияют на разные аспекты поведения)
- SOC в начале быстрой зарядки
- C-rate/текущие ограничения и стратегия перехода CC/CV
- однородность температуры в упаковке
Инженерная рекомендация (LFP & Оба NMC применяются):
- реализовать ограничения тока заряда с учетом температуры
- добавить предварительную подготовку (предварительный нагрев/предварительное кондиционирование) при работе в холодных условиях
- строго придерживайтесь проверенных поставщиком профилей быстрой зарядки и защиты зарядки BMS.

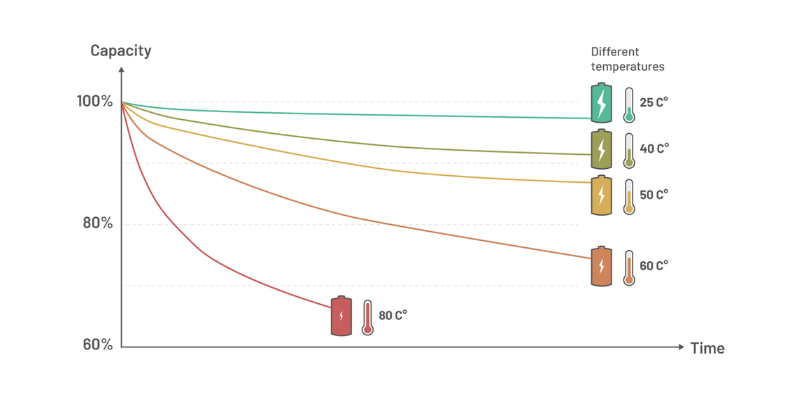

Вопрос 4. Что вызывает старение календаря, когда батарея простаивает?
Календарное старение — это деградация, которая происходит даже без циклического использования и вызвана продолжающимися химическими реакциями на границе раздела электрод/электролит. Обычно его ускоряют:
- более высокая температура
- более высокий средний SOC (время, проведенное в условиях высокого напряжения)
- длительное время пребывания при повышенном SOC
- термическая неравномерность упаковки (горячие точки)
С точки зрения закупок и интеграции возникает вопрос: соответствует ли ваш режим хранения/холостого хода предположениям о SOC/температуре, использованным в данных жизненного цикла, предоставленных поставщиком элементов?
Инженерные рекомендации по запасным и простаивающим активам:
- хранить в соответствии с рекомендациями поставщика относительно окна SOC и температуры
- избегайте оставлять аккумуляторы в условиях экстремальной полной зарядки в течение длительного периода времени, если это не подтверждено явно для вашей конкретной конструкции аккумулятора и аккумулятора.
Вопрос 5. Как инженеры точно измеряют состояние здоровья?
Точная оценка SOH обычно осуществляется по нескольким сигналам, а не по одному измерению. Общие практические подходы включают в себя:
Оценка мощности
- подсчет кулонов + процедуры калибровки
- важно: для LFP плоские кривые напряжения делают стратегию калибровки и коррекцию на основе OCV более важными.
Тенденция импеданса (DCIR/DCR/импульсное сопротивление)
- управляемые импульсные испытания тока при определенном SOC и температуре
- Рост импеданса является сильным опережающим индикатором потери мощности.
- необходимо интерпретировать с учетом зависимости SOC/температуры и согласованных условий измерения.
Расширенная/дополнительная диагностика
- EIS или наблюдатели на основе моделей для более глубокого понимания (если это поддерживается программным бюджетом и планом проверки)
Инженерный вывод: определите SOH с точки зрения того, что требуется вашему приложению, например, показателей емкости и мощности. Затем проверьте оценку на реальных нагрузочных тестах для конфигураций LFP и NMC.

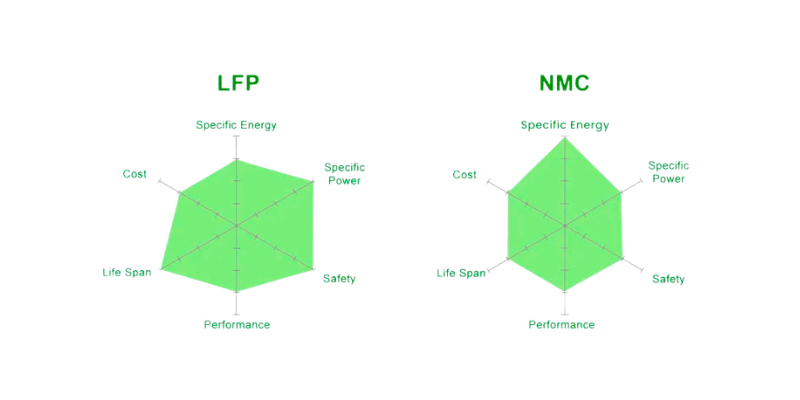

Вопрос 6: Что лучше NMC или LFP при сроке службы 10 лет?
Не существует универсального принципа «побеждает одна химия». Правильный выбор зависит от того, насколько ваша эксплуатация нагружает батарею:
- частота циклов и окно DoD/SOC
- профиль температуры окружающей среды и упаковки
- режим быстрой зарядки (включая обработку холодной быстрой зарядки)
- режим простоя/хранения (риск старения календаря)
- требуемая плотность энергии и требуемая надежность электропитания
Типичная инженерная тенденция:
- LFP часто отдают предпочтение из-за более длительного срока службы и надежности в промышленных рабочих циклах при правильном управлении быстрой зарядкой.
- NMC часто выбирают, когда плотность энергии является основным ограничением, но для управления календарным и циклическим старением может потребоваться более строгий протокол зарядки и тщательное моделирование жизненного цикла.
Чтобы достоверно нацелиться на 10-летний результат, вы должны смоделировать:
- Цикл старения зависит от вашей пропускной способности
- calendar aging from your storage/operating SOC + temperature dwell
Engineering recommendation: request lifecycle projections tied to your duty cycle; if not available, run characterization and build a degradation forecast for your exact LFP/NMC конструкция аккумуляторной батареи.
Question 7: Do batteries recover lost capacity?
In general, degraded capacity is irreversible because it originates from physical/chemical changes such as:
- loss of active lithium inventory (e.g., trapped in interphases)
- interphase thickening
- active material connectivity loss
- lithium inventory loss mechanisms (including plating-related degradation when it occurs)
Повторная калибровка может изменить способ сообщения о SOC/SOH, и артефакты измерений могут временно выглядеть как «восстановление». Но это не восстанавливает физически ухудшенное состояние электрода.
Инженерный вывод: рассматривайте профилактику (регулирование температуры, правильные пределы заряда, контроль окна SOC и проверенное поведение при быстрой зарядке) как основную стратегию.
Экономический эффект B2B: совокупная стоимость владения и циклы замены
Батареи становятся «расходными материалами» только в том случае, если интервал замены и эксплуатационные риски моделируются реалистично. Надежная совокупная стоимость владения должна включать в себя:
- количество замен определяется вашей стратегией Министерства обороны/SOC
- риск безотказной работы/простоев по мере увеличения импеданса (потеря мощности)
- затраты на рабочую силу и опасную логистику
- потери эффективности (более высокое сопротивление → большее падение напряжения и накладные расходы по току в системе)
Пример логики совокупной стоимости владения (только замена, с четкими предположениями)
Предположим, что стоимость аккумуляторной батареи = 1200 долларов США и горизонт в 10 лет, при котором покупка в нулевом году исключается из сравнения только замены.
- Если замена происходит каждые 2 года → замены на 2/4/6/8/10 годах = 5 раз → 1200 долларов США × 5 = 6000 долларов США.
- Если стратегия Министерства обороны/SOC продлевает замену до 5 лет → замены в 5/10 годах = 2 раза → 1200 долларов США × 2 = 2400 долларов США.
(Реальная совокупная стоимость владения также должна включать время простоя и эксплуатационные расходы, обусловленные производительностью.)
Рекомендация по закупкам: потребуйте прогнозов жизненного цикла, охватывающих как циклическое, так и календарное старение, и подтвердите, что BMS + тепловая конструкция специально учитывает риски быстрой зарядки и работы в холодном состоянии для LFP/NMC.
Оптимизируйте свою энергетическую стратегию
Holo Battery поддерживает промышленные блоки LFP и NMC. Мы разрабатываем логику BMS и тепловую архитектуру в соответствии с вашим рабочим циклом и уменьшаем количество отказов при первом включении питания.
Мы моделируем кривые деградации и проверяем предположения перед принятием решения о создании прототипа.
Следующий шаг: отправьте на sales@holobattery.com. Мы предоставим прогноз жизненного цикла и анализ совокупной стоимости владения в течение 48 часов.
