La maggior parte delle guide sulle batterie per la robotica si concentrano su densità di energia E ciclo di vita. Questi parametri contano, ma per i robot dotati di gambe raccontano solo metà della storia.
La vera sfida è la movimentazione dei carichi transitori.
Quando un robot umanoide si riprende da un inciampo o un quadrupede salta su un terreno irregolare, la richiesta di energia può aumentare da 5 a 10 volte il carico medio in meno di 100 millisecondi. Se la batteria non è in grado di supportare tale aumento in modo pulito, il risultato è prevedibile. Vedrai crolli di tensione, scatti di protezione e degrado delle celle nascoste. E nulla di tutto ciò viene visualizzato in una scheda tecnica finché non è troppo tardi.
Questa guida spiega cosa conta realmente per i sistemi di alimentazione robotica ad alto transitorio e come specificare un pacco batteria che sopravviva alla locomozione nel mondo reale.

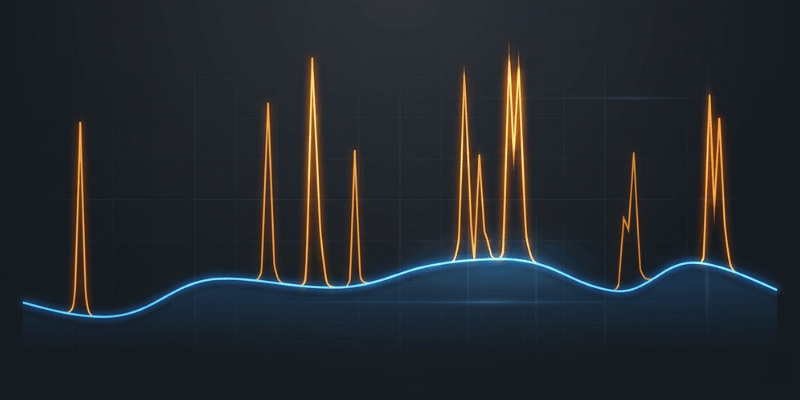

Il problema principale: il rapporto di potenza picco-media (PAPR)
Per i robot dotati di gambe, il parametro di potenza più importante è il PAPR, calcolato come potenza di picco divisa per la potenza media.
La maggior parte dell'elettronica di consumo rimane al di sotto di 2x. I robot con gambe superano abitualmente da 4x a 16x.
| Azione robotica | Potenza di picco | Potenza media | PAPR |
| Umanoide: cammina per scattare | 3,5 kW | 800 W | 4,4x |
| Umanoide: assorbimento dell'impatto del braccio | 5,0 kW+ | 300 W | 16x+ |
| Umanoide: recupero dalla caduta | 4,2 kW | 600 W | 7.0x |
| Quadrupede: andatura legata | 2,8 kW | 600 W | 4,7x |
| Quadrupede: atterraggio in salto | 6,0 kW+ | 500 W | 12x+ |
Il dimensionamento di una batteria solo per la potenza media garantisce quasi un guasto durante eventi transitori. La soluzione non è semplicemente acquistare una confezione più grande. Si inizia con scelte architetturali adattate al comportamento transitorio.
Perché l'abbassamento di tensione è il vero nemico
Durante un picco transitorio, la tensione dei terminali della batteria diminuisce istantaneamente. Il fattore determinante è la resistenza interna CC o DCiR.
Anche una batteria con un'eccellente densità energetica può abbassarsi pericolosamente sotto carichi impulsivi. Considera un sistema robotico da 48 V:
| Tipo di confezione | DCiR | Tensione a impulso 100A | Abbassamento |
| NMC18650 | 80 mΩ | 40,0 V | 16,7% |
| LFP32700 | 25 mΩ | 45,5 V | 5,2% |
Un abbassamento di 8 V su un bus da 48 V significa che i controller del motore vedono solo 40 V quando si aspettano 48 V. Nella locomozione dinamica, ciò spesso attiva la protezione da sottotensione nel momento esatto in cui il controllo della coppia è fondamentale.
Per i robot dotati di gambe, DCiR merita lo stesso peso con la densità di energia durante le specifiche della batteria. La maggior parte delle squadre lo trascura. Di solito è lì che iniziano i problemi.
Selezione della chimica: abbinala alla tua piattaforma
Piattaforme con gambe diverse impongono richieste di potenza fondamentalmente diverse.
Robot umanoidi: dare priorità alla densità energetica (NMC)
Gli umanoidi operano all'interno di involucri ristretti del telaio e budget di massa ristretti. Le celle cilindriche NMC 811 o NMC 622 nelle celle cilindriche 21700 offrono la migliore densità di energia oggi disponibile in commercio.
Il compromesso è che queste cellule necessitano di robustezza gestione termica e controllo preciso del BMS. Sono più adatti ad ambienti interni strutturati dove la temperatura è prevedibile e le condizioni sono controllate.
Robot quadrupedi: dare priorità alla capacità e alla sicurezza degli impulsi (LFP)
I quadrupedi affrontano condizioni esterne, continua coordinazione multi-gamba e frequenti transitori ad alta ampiezza. In questo caso, la capacità degli impulsi e la sicurezza superano l’ottimizzazione della densità energetica.
LFP nei formati prismatico o 32700 offre un DCiR inferiore, migliori prestazioni a bassa temperatura e una chimica non combustibile che conta nell'implementazione sul campo. La minore densità energetica è un compromesso accettabile per la maggior parte delle piattaforme esterne.
Quando nessuno dei due basta: architetture ibride
Se la tua applicazione mostra un PAPR costante superiore a 8x o picchi estremamente brevi e ad alta intensità come mani robotiche o strumenti di impatto, prendi in considerazione un sistema ibrido di batteria e supercondensatore.
I supercondensatori assorbono i picchi transitori mentre la batteria fornisce energia in massa. Il calo di tensione si avvicina allo zero. I costi e la complessità aumentano, ma per la piattaforma giusta questa è la soluzione ingegneristica più pulita disponibile.
Quadrupede vs umanoide: confronto delle specifiche
| Specifica | Quadrupede | Umanoide |
| Chimica preferita | LFP | NMC |
| Massima priorità | Basso DCiR, ampio intervallo di temperature | Densità di energia, integrazione |
| Grado di protezione IP | IP67 minimo | IP54 tipico |
| Tolleranza agli urti | 10G+ | 5G+ |
| Temp. operativa | Da -20°C a 50°C | 0da °C a 45 °C |
| Formato cella | Prismatico / 32700 | 21700 / Custodia |
Applicare specifiche identiche della batteria a entrambe le piattaforme è un errore comune e costoso.
Requisiti BMS per robot con gambe
Un BMS standard progettato per applicazioni stazionarie avrà prestazioni inferiori nei robot dotati di gambe. Tre requisiti non sono negoziabili.
Frequenza di campionamento corrente
Campioni hardware BMS standard da 10 a 100 Hz. A quella risoluzione un transitorio di 50 ms può essere completamente perso. Richiede un campionamento di corrente da 1 kHz o superiore per le piattaforme robotiche con gambe. Non puoi proteggerti da ciò che non puoi misurare.
Soglie di protezione allineate al tuo profilo di carico
Se il tuo robot assorbe regolarmente 5 volte la corrente continua durante la locomozione, una soglia di protezione impostata a 2x causerà continui viaggi fastidiosi. Le impostazioni di protezione BMS devono riflettere il tuo profilo temporaneo reale, non valori predefiniti generici creati per un'applicazione diversa.
Limitazione dinamica della potenza
Un BMS robotico capace dovrebbe segnalare continuamente la potenza di picco disponibile al controller del robot in base allo stato di carica e alla temperatura della cella in tempo reale. Ciò consente prestazioni massime quando le condizioni lo consentono, un gradevole declassamento vicino ai limiti e nessun arresto improvviso durante la locomozione.
La realtà della finestra SOC
Le applicazioni con transitori elevati non possono utilizzare in sicurezza il 100% della capacità nominale della batteria. La finestra pratica utilizzabile è compresa tra il 20% e il 90% di SOC, che equivale a circa il 70% della capacità nominale.
Al di sotto del 20% di SOC, il DCiR aumenta notevolmente e la capacità di potenza di picco diminuisce. Al di sopra del 90% di SOC, la degradazione accelera.
Una semplice regola pratica: se il tuo robot richiede 1,5 kWh di energia utilizzabile, specifica un pacchetto valutato per almeno 2,1 kWh. Molte squadre vengono colte di sorpresa da questo divario tra i calcoli su carta e le prestazioni effettive sul campo.
Cosa chiedere al produttore della batteria
Quando si acquista a pacco batteria personalizzato, queste domande separano i progetti funzionali dalle illusioni delle schede tecniche.
- Qual è il DCiR all'inizio e alla fine del ciclo di vita, alla temperatura operativa minima e al 20% di SOC?
- Qual è la corrente di scarica di picco nominale e per quale durata?
- Qual è la frequenza di campionamento attuale del BMS?
- La durata del ciclo è stata convalidata utilizzando un profilo rappresentativo dei transitori o solo test a corrente costante?
- Quali sono i valori di shock e vibrazioni?
- Che cosa Grado di protezione IP il pacco trasporta?
Se un fornitore non è in grado di rispondere in modo chiaro, hai già la risposta.
Considerazioni finali
La selezione di una batteria per un robot con gambe non è un esercizio di scheda tecnica. Le piattaforme collaudate sul campo sono alimentate da sistemi di batterie progettati per realtà transitorie, non per condizioni medie.
