Ежедневная нагрузка в 10 кВтч не означает аккумуляторную батарею емкостью 10 кВтч.
Если учесть потери инвертора, два дня пасмурной погоды и предел разряда 80% для LiFePO4, то та же самая нагрузка в 10 кВтч на самом деле требует Банк от 25 до 30 кВтч чтобы ваш инвертор не отключился.
Используйте калькулятор ниже, чтобы перевести свое ежедневное потребление и напряжение системы в точную схему Ач, кВтч и последовательно-параллельную упаковку, которая вам нужна. Если вы планируете полную установку, изучите нашу техническую разбивку компоненты автономной солнечной системы или проконсультируйтесь с нашим Диаграмма напряжения LiFePO4 для покоя порогов состояния заряда.

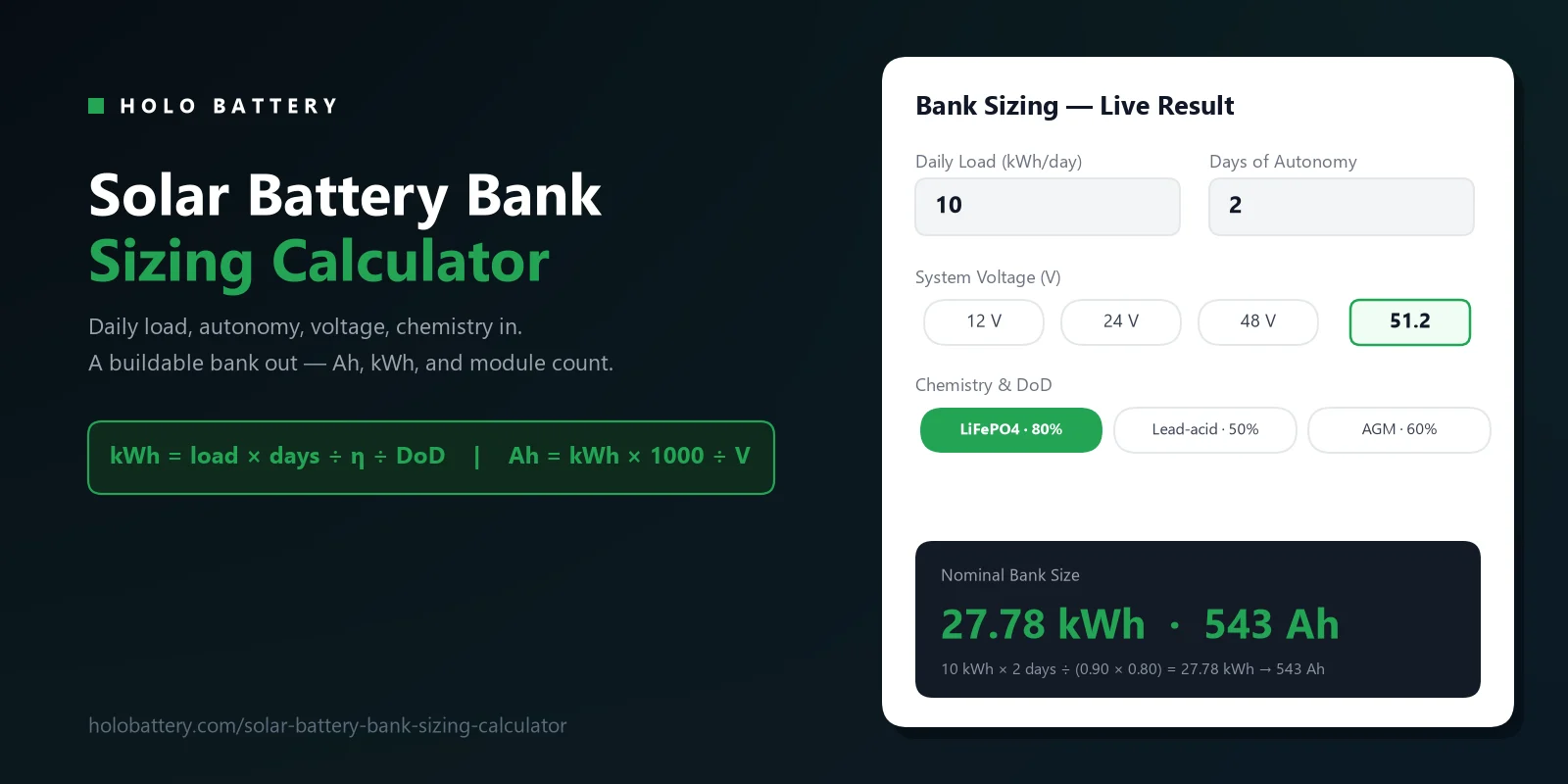

Калькулятор
Отрегулируйте ежедневное потребление энергии, требования к автономности, напряжение системы и химический состав батареи ниже, чтобы получить номинальный номинал банка и модульную компоновку цепей. Введите дополнительную пиковую нагрузку, чтобы запустить непрерывную проверку тока разряда.

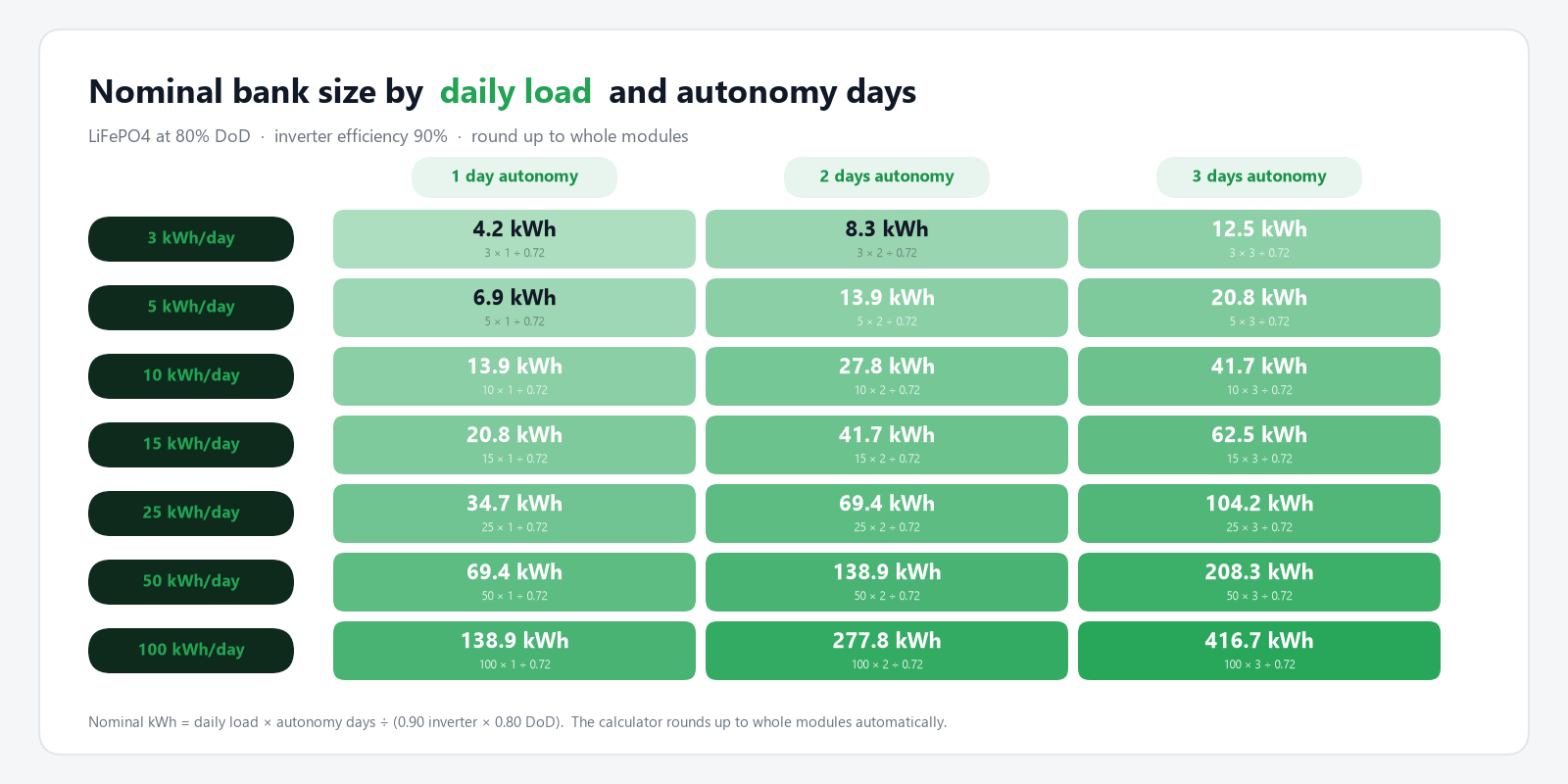

Методика и формулы расчета
Если вы предпочитаете рассчитывать вручную или проверять спецификацию, формула определения размера разбивается на четыре практических этапа:
Примечание по напряжению: Банки LiFePO4 «класса 48 В» имеют номинальное напряжение 51,2 В (элементы 16S); «24 В» — 25,6 В (8S), а «12 В» — 12,8 В (4S). Мы рассчитываем LiFePO4 на эти номинальные напряжения, тогда как свинцово-кислотные банки рассчитаны на 12/24/48 В.
- Полная автономность Энергия: Суточная нагрузка (кВтч) × Дни автономной работы. Это представляет собой валовую энергию, которую вы должны извлечь из хранилища в течение последовательных пасмурных дней.
- Инверторно-компенсированная энергия: Энергия автономности ÷ КПД инвертора (η). Инверторы не эффективны на 100%; Типичный показатель эффективности 90 % означает, что из аккумуляторной батареи потребуется около 11,1 кВт·ч для подачи 10 кВт·ч мощности переменного тока на ваши нагрузки.
- Номинальный аккумуляторный блок (кВтч): Компенсированная энергия ÷ Глубина разряда (DoD). Поскольку не следует разряжать аккумуляторы до нуля, на этом этапе определяется номинальная номинальная емкость, поэтому ежедневный разряд остается в безопасных химических пределах.
- Емкость в ампер-часах (Ач) & Модульная планировка: Номинальное кВтч × 1000 ÷ Напряжение системы. Получив целевой показатель Ач, разделите его на номинал вашего индивидуального аккумулятора (например, стандартной батареи емкостью 100 Ач или 200 Ач) и округлите до ближайшего целого модуля, чтобы определить количество параллельных цепочек.
Пример поля: Для системы, потребляющей 10 кВтч в день, требуется 2 дня резервного питания при напряжении 48 В с использованием LiFePO4 (80 % DoD) и инвертора с КПД 90 %:
10 кВтч × 2 дня = 20 кВтч → 20 ÷ 0,90 = 22,22 кВтч полезного → 22,22 ÷ 0,80 = 27,78 кВтч номинально → 27 780 Втч ÷ 51,2 В = 543 Ач.
Для его создания со стандартными блоками для серверной стойки или настенного монтажа на 51,2 В, 100 Ач необходимо округлить 543 Ач до шести модулей по 100 Ач (1S × 6P), что дает заводскую емкость 30,7 кВтч (600 Ач). Этот небольшой запас защищает элементы от достижения абсолютного отключения при низком напряжении во время глубоких зимних периодов.
Практические сценарии расчета
Каждый солнечный проект имеет различные физические и электрические ограничения. Вот как выглядят три типичные установки с использованием реальных характеристик оборудования:
1. Автономная кабина (3 кВтч/день при 24 В)
Типичный охотничий домик или удаленное убежище со светодиодным освещением, холодильником постоянного тока 12 В/24 В, водяным насосом и интернетом Starlink потребляет примерно 3 кВтч в день. Учитывая два дня автономной работы, эффективность инвертора 90% и DoD LiFePO4 80%:
3 кВтч × 2 ÷ 0,90 ÷ 0,80 = номинальная 8,33 кВтч (326 Ач при номинальном напряжении 25,6 В).
При использовании стандартных модулей класса 24 В (номинал 25,6 В) емкостью 100 Ач четыре блока, соединенные параллельно (1S × 4P), дают выходную мощность. 10,24 кВтч (400 Ач). Это дает вам достаточный буфер без использования тяжелых и дорогих кабелей 4/0 AWG.
2. Аварийное резервное питание для жилых помещений (15 кВтч/день при 48 В)
Подключенный к сети дом, готовящийся к суровым погодным и ураганным отключениям, обычно отдает приоритет критическим контурам: охлаждению, нагревательным вентиляторам, освещению и электронике. При 15 кВтч в день с одним полным днем резервного питания:
15 кВтч × 1 ÷ 0,90 ÷ 0,80 = 20,83 кВтч номинально (407 Ач при 51,2 В).
Пять стоечных модулей 51,2 В, 100 Ач (5,12 кВтч) обеспечивают 25,6 кВтч (500 Ач). Шина класса 48 В поддерживает непрерывный ток от 100 до 150 А, что вполне соответствует номинальным характеристикам стандартного соединительного кабеля аккумуляторной батареи 2/0.
3. Коммерческий & промышленное снижение пиковых нагрузок (100 кВтч/день при 48 В)
Коммерческим мастерским или сельскохозяйственным насосам, потребляющим 100 кВтч в день, требуется значительная пропускная способность энергии. При 100 кВтч при одном дне автономной работы номинальный объем памяти примерно равен 138,9 кВтч (2713 Ач при 51,2 В).
Для высокопроизводительного C&Я прогнозирую, что параллельное соединение десятков низковольтных коробок емкостью 100 Ач приведет к беспорядочной проводке и дисбалансу шин. Вместо этого системные интеграторы обычно выбирают промышленные высоковольтные стоечные кластеры емкостью 280 Ач или 314 Ач. При этих уровнях мощности всегда выполняйте проверку тока разряда: пиковый импульс мощностью 25 кВт потребляет более 540 А от аккумуляторной батареи при напряжении 51,2 В с учетом потерь инвертора, что требует, чтобы ваши аккумуляторные цепочки и устройства отключения постоянного тока выдерживали высокие непрерывные скорости разряда. Сначала определите свою энергетическую емкость, а затем убедитесь, что ваша аккумуляторная батарея может обеспечить необходимое непрерывное потребление тока, не превышая номинального значения. C-рейт и ток разряда.
Последовательное и параллельное соединение: правила сборки
Как только вы узнаете целевые значения общего количества кВтч и Ач, вам необходимо подключить отдельные модули к реальному банку. Правила электромонтажа просты, но физическая сборка сбивает с толку многих установщиков:

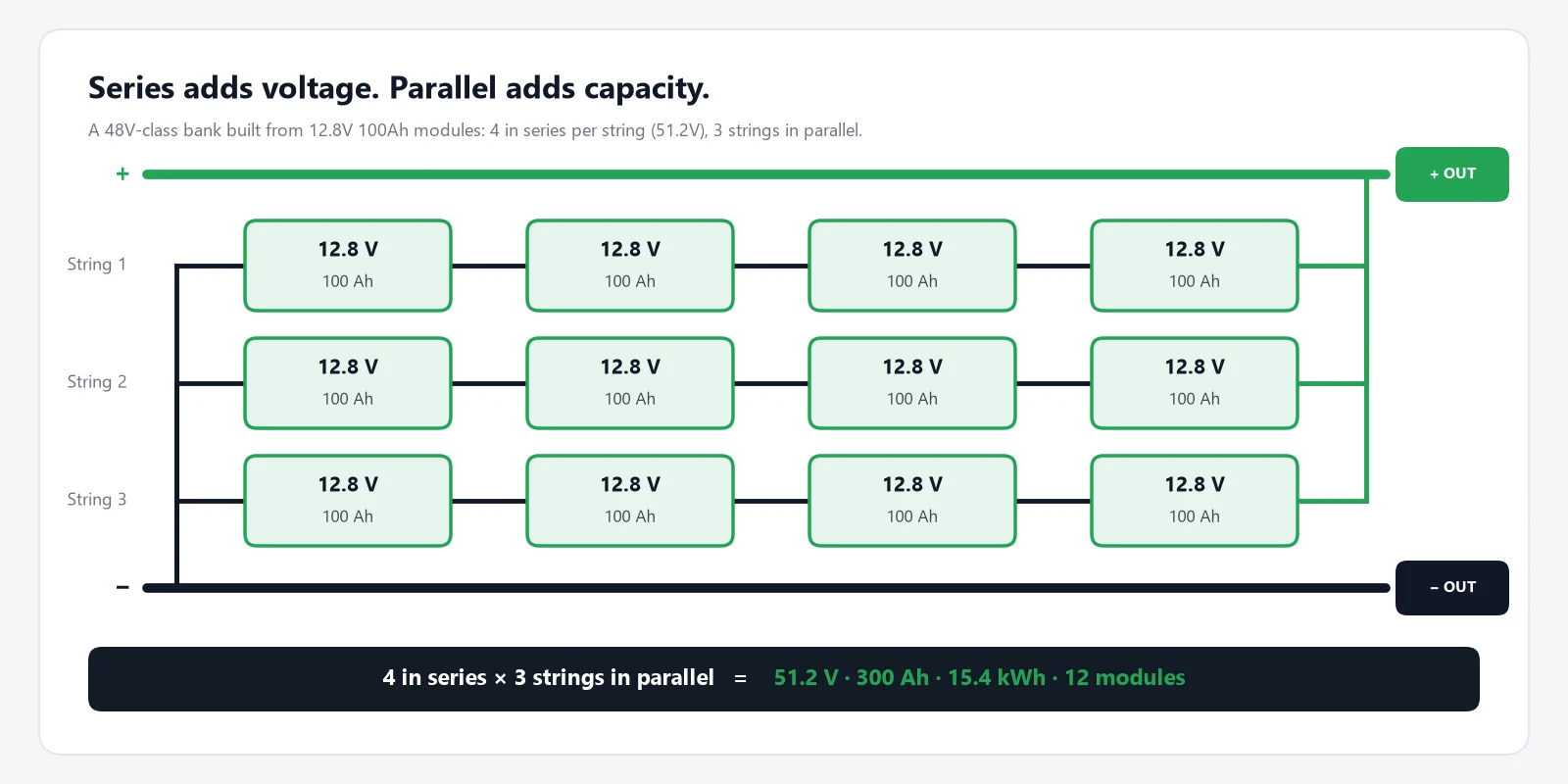

Последовательные струны повышают напряжение: Последовательное подключение клемм аккумулятора (положительный к отрицательному) суммирует напряжения модуля, сохраняя при этом емкость неизменной. Если вы создаете систему класса 48 В с батареями класса 12 В (номинал 12,8 В) емкостью 100 Ач, вы подключаете четыре модуля последовательно в каждой цепочке (4S = 51,2 В 100 Ач).
Параллельные строки расширяют емкость: Соединение цепочек вместе (положительное к положительному, отрицательное к отрицательному) суммирует ампер-часы, сохраняя при этом постоянное напряжение. Три параллельных цепочки (3P) дают 300 Ач при напряжении 51,2 В (всего 15,4 кВтч на 12 модулей).
Два жестких правила из опыта работы на рабочем месте:
- Никогда не смешивайте химический состав, возраст или мощность модулей. Параллельное соединение новенького аккумулятора с аккумулятором трехлетней давности заставляет новый аккумулятор тянуться до внутреннего сопротивления изношенного. Самая слабая ячейка в банке всегда является узким местом всей системы.
- Не создавайте массивные банки на 12 В. Как только мощность автономной сети превышает 3 кВт мощности инвертора или 400 Ач накопителя, работа при напряжении 12 В становится угрозой возгорания и падения напряжения. Постоянная нагрузка мощностью 5 кВт потребляет ток более 415 А при напряжении 12 В, что требует медных кабелей 4/0 размером для сварщика и массивных предохранителей. Поднимите напряжение до 24 В или 48 В, чтобы снизить ток до приемлемого уровня.
Если размеры вашего корпуса или электрические требования выходят за рамки стандартных модульных размеров, мы проектируем индивидуальные аккумуляторные блоки построен в точном соответствии со спецификациями напряжения, форм-фактора и связи BMS.
Как тип химии аккумулятора влияет на необходимую емкость
Заводская табличка «кВтч» обманчива, поскольку полезная энергия полностью зависит от химического состава батареи. Разряд свинцово-кислотных кислот более чем на 50% вызывает быструю сульфатацию пластин и безвозвратно нарушает срок службы. Для сравнения, литий-железо-фосфат (LiFePO4) легко выдерживает глубину разряда 80% или даже 90% без провалов напряжения или повреждения элементов.
Вот что происходит, когда вы определяете один и тот же проект автономной работы на 10 кВтч/день в течение 2 дней для разных химических процессов при напряжении 48 В:
- LiFePO4 (80% DoD): Номинальная 27,78 кВтч (543 Ач при 51,2 В) → примерно шесть модулей по 100 Ач.
- AGM/гель (60% DoD): Номинальная 37,04 кВтч (772 Ач) → требуется на 33 % больше физической памяти.
- Затопленная свинцово-кислотная кислота (50% DoD): Номинальная мощность 44,44 кВтч (926 Ач) → батарея на 60% больше, занимает большую площадь и вес конструкции.
Хотя свинцово-кислотные электростанции имеют более низкую цену за брутто-киловатт-час, вам придется покупать почти вдвое большую физическую мощность, чтобы получить ту же полезную мощность. Если учесть циклы замены каждые 3–4 года по сравнению с 10–15 годами для лития, LiFePO4 почти всегда дешевле в пересчете на поставленный киловатт-час за весь срок службы.
Хотя в этом руководстве основное внимание уделяется исключительно определению емкости, вы можете изучить сравнение жизненного цикла и температурных режимов в нашем подробном руководстве по литий против свинцово-кислотного. Чтобы убедиться, что настройки вашего инвертора и контроллера заряда соответствуют вашему новому блоку хранения, следуйте нашему техническому руководству на как заряжать аккумуляторы LiFePO4.
5 типичных ошибок, приводящих к недостаточной емкости батарей
Большинство сбоев аккумуляторных батарей не вызваны неисправным оборудованием; они возникают из-за недочетов на бумаге во время первоначального проектирования системы. Остерегайтесь этих пяти ловушек:

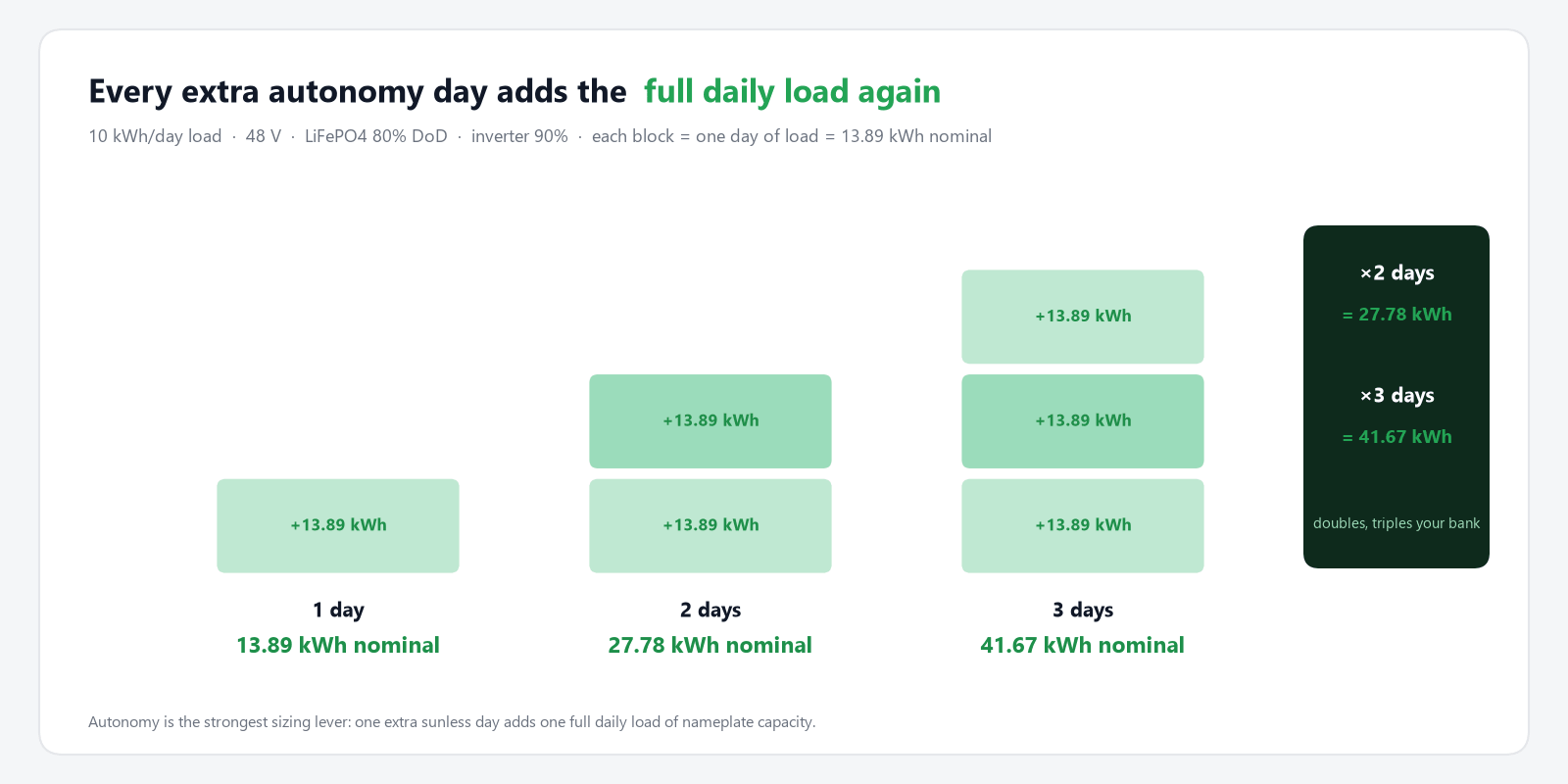

- Недооценка самостоятельности. Выбор мощности на один день автономной работы в районе, где регулярно три дня подряд случаются зимние штормы, означает, что ваш инвертор отключится на второй день. Всегда проверяйте местные часы пикового солнечного света и исторический уровень облачности, прежде чем выбирать дни автономности.
- Игнорирование потерь преобразования инвертора. Инверторы и контроллеры заряда не эффективны на 100%. Если вы забудете разделить на эффективность инвертора (η ≈ 90%), ваш банк будет постоянно работать на 10% меньше, чем предполагалось.
- Параллельная обработка несовпадающих пакетов. Подключение совершенно новой батареи к существующей двухлетней батарее вызывает высокие циркулирующие токи и приводит к преждевременному старению новой батареи. Всегда расширяйте хранилище одинаковыми, соответствующими пакетами модулей.
- Пропускание высоких токов через низкое напряжение. Работа мощных инверторов (5 кВт+) от аккумуляторной батареи напряжением 12 В вызывает большие токи (> 400 А), что приводит к серьезному падению напряжения на кабелях и срабатыванию сигнализации низкого напряжения инвертора под нагрузкой. Переключитесь на 24В или 48В.
- Пренебрегая зимними перепадами температур. Емкость лития временно падает в морозную погоду. Если ваше хранилище находится в неотапливаемом гараже или уличном сарае, включите в калькуляторе буфер холодного климата (+15%) или укажите модули с внутренними грелками. Ознакомьтесь с нашими техническими рекомендациями на зарядка при экстремальных температурах перед вводом в эксплуатацию в условиях минусовой температуры.
Часто задаваемые вопросы
На сколько дней автономности мне следует рассчитывать?
Запланируйте 1 день, если у вас есть надежная сеть или резервный генератор. Для жилых домов, не подключенных к сети, стандартная практика составляет 2–3 дня, чтобы предотвратить потерю электроэнергии во время продолжительной облачной погоды.
Могу ли я позже добавить больше батарей в существующий банк?
Да, в идеале в течение первого года с использованием идентичных модулей. Добавление новых батарей в устаревшую банку приводит к несоответствию внутреннего сопротивления, которое является узким местом при зарядке.
Как выбрать между 12 В, 24 В и 48 В?
Ориентируйтесь на мощность вашего инвертора: мощность до 1,5 кВт хорошо работает при напряжении 12 В, от 1,5 до 3 кВт соответствует 24 В, а все, что составляет 3 кВт или выше, должно работать при напряжении 48 В, чтобы предотвратить высокое потребление тока и тяжелую проводку.
Do cold temperatures permanently damage lithium batteries?
Cold temperatures temporarily lower usable capacity, but charging below 0 °C (32 °F) permanently ruins LiFePO4 cells. For freezing spaces, choose packs with built-in heating elements; see our guide on зарядка при экстремальных температурах.
How do surge loads affect battery bank sizing?
Motor startup surges demand high peak amps. While kWh covers daily runtime, ensure your bank’s continuous BMS discharge rating can handle these spikes; verify your pack’s rated C-рейт и ток разряда.
