Zvárač batérie je nevyhnutný na vytváranie pevných pripojení v lítiové batérie. Spojuje kovové časti pomocou tepla a tlaku bez poškodenia buniek. Na bezpečné a efektívne zvládnutie lítiových batérií na zváranie bodov vás tento sprievodca krok za krokom prevedie všetkými kľúčovými technikami a zariadeniami, ktoré budete potrebovať.

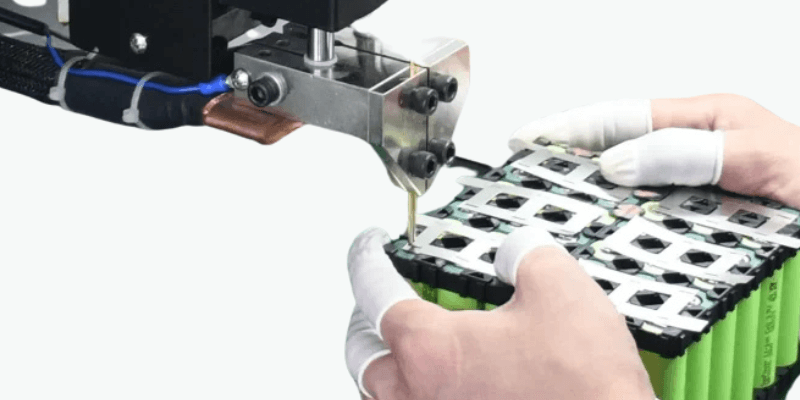

Proces zvárania batérie
Čo je zvárač batérie?
Lítiová batéria zváraná (alebo zvárač odporu) používa kontrolovaný elektrický prúd na generovanie lokalizovaného tepla, taviace sa spájka na spájanie batériových buniek a terminály.
Na rozdiel od tradičného spájkovania znižuje tepelný stres na batériách a zachováva ich integritu a vodivosť. Moderné modely zahŕňajú automatizované ovládacie prvky, monitorovanie prúdu v reálnom čase a bezpečnostné alarmy, aby sa zabránilo falošným zvarom alebo požiarom.
Základy bodového zvárania
Zváranie spotového zvárania využíva odporové vykurovanie: Elektródy lisovacie kovové povrchy, podobne ako niklové prúžky, oproti terminálom batérií, zatiaľ čo krátky vysoko-prúdový impulz (2–10 ms) roztavuje kontaktné body. To tvorí silný, s nízkym odporom, ktorý je nevyhnutný pre stabilitu batérie.
Pre lítiové batérie je presnosť rozhodujúca, aby sa zabránilo poškodeniu vnútorného komponenty alebo tepelný útek.
Vybavenie potrebné na bodové zváranie
Ak chcete lítiové batérie na mieste, potrebujete nasledujúce nástroje:

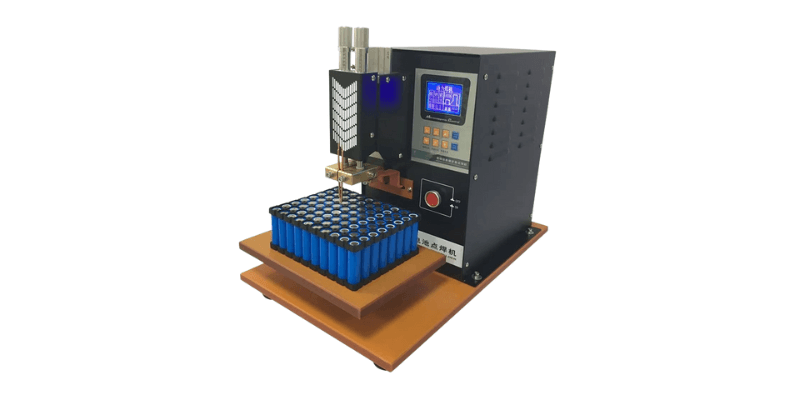

1. Spot Welder: Tento hlavný nástroj vytvára elektrický prúd a vyvíja tlak na zváranie.
– Typy: Ručné zvárače sú vhodné pre malé pracovné miesta, zatiaľ čo témy namontované na lavičke sú lepšie pre väčšie projekty.
– Nastavenia napájania: Nastaviteľné nastavenia bránia poškodeniu batérií.

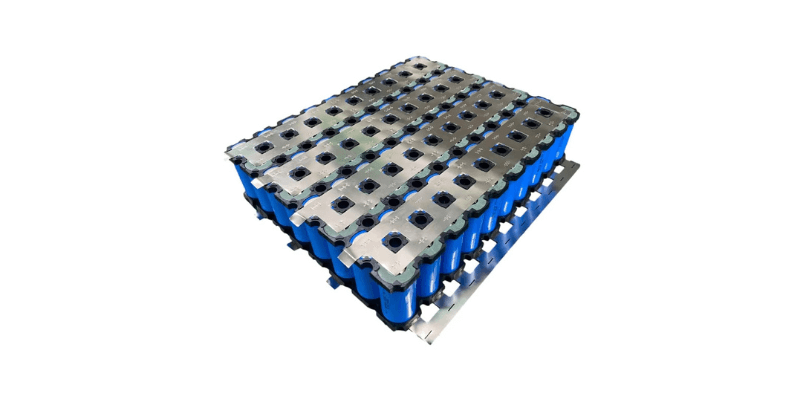

2. Nikelové prúžky: Používa sa na pripojenie buniek batérií.
– Kvalita: Vysoko čistiace prúžky vykonávajú elektrinu dobre a sú silné.
– Veľkosť: Vyberte správnu hrúbku; Silnejšie prúžky vyžadujú viac energie.

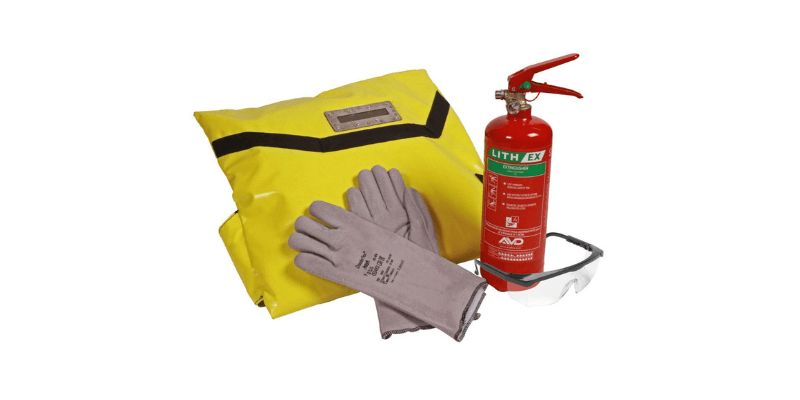

3. Bezpečnostné vybavenie: najmä pre začiatočníkov.
– Rukavice: Na ochranu rúk noste rukavice odolné voči teplom.
– Okuliare: Na ochranu pred iskierkami používajte bezpečnostné okuliare.
– Oblečenie: Rozhodnite sa pre dlhé rukávy a vyhýbajte sa syntetickým tkaninám, ktoré sa môžu topiť.
4. Držiaky batérií: Počas zvárania udržiavajte bunky batérií stabilné; Uistite sa, že sa zmestia na vaše konkrétne bunky.

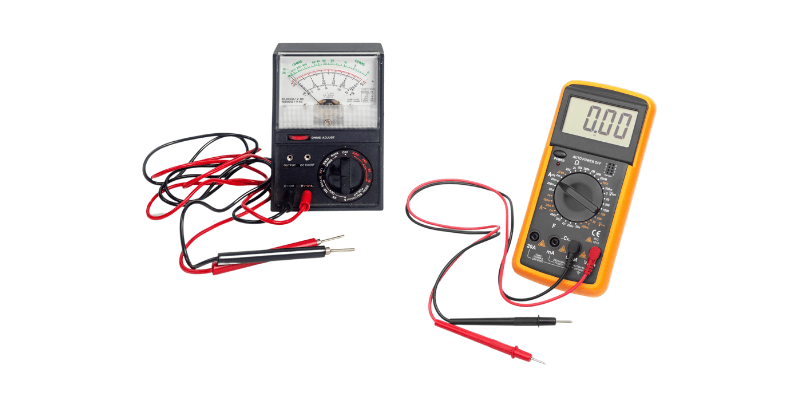

5. Multimeter: Kontroluje pripojenia, aby sa zabezpečila správna vodivosť po zváraní.
Príprava na batohové zváranie lítiových batérií
Bezpečnostné opatrenia
Pred batohom na zváranie lítiami pri zváraní uprednostňujte bezpečnosť pri týchto opatreniach:
- Noste ochranné vybavenie, ako sú rukavice odolné voči teplom, bezpečnostné okuliare a nemalocké oblečenie.
- Zaistite dobré vetranie, aby ste udržali škodlivé výpary preč.
- Pred začiatkom skontrolujte svoj zvárač a nástroje na škvrny.
- V prípade, že sa veci zahrievajú, majte hasiaci prístroj.
- Zostaňte upozornení, aby ste zabránili nehodám.
Príprava pracovného priestoru
Pre hladké miesto na zváranie bodov nastavte svoj pracovný priestor nasledovne:
1. Čistá pracovná plocha: Čistý neporiadok z vášho pracovného stola, aby ste zostali organizovaní.
2. Vyhnite sa horľavým materiálom: Odstráňte všetky horľavé predmety v okolí, aby ste minimalizovali riziko požiaru.
3. Zabezpečené držiaky batérií: stabilizujte držiaky batérií, aby sa zabránilo posunutiu počas práce.
4. Umiestnite Zváranie zariadení: Udržujte svoj zvárač na mieste a nástroje v ľahkom dosahu pre efektívnosť.
Príprava lítiových batérií
Správna príprava lítiových batérií je základom pre úspešné bodové zváranie. Postupujte podľa týchto krokov:
1. Čisté povrchy batérie: Na utretie povrchov batériovej bunky použite čistú, suchú handričku a odstraňte nečistoty a zvyšky.
2. Usporiadajte bunky batérií: Umiestnite bunky do požadovanej konfigurácie a zaistite, aby boli správne zarovnané a rozmiestnené na zváranie.
3. Skontrolujte prúžky niklu: Preskúmajte niklové prúžky na defekty a potvrďte, že sú správnou veľkosťou a hrúbkou.
4. Secure Connections: Overte, či sú spojenia medzi batériovými bunkami a niklovými prúžkami bezpečné a nepretržité.
Postup zvárania batérie pre lítiové batérie

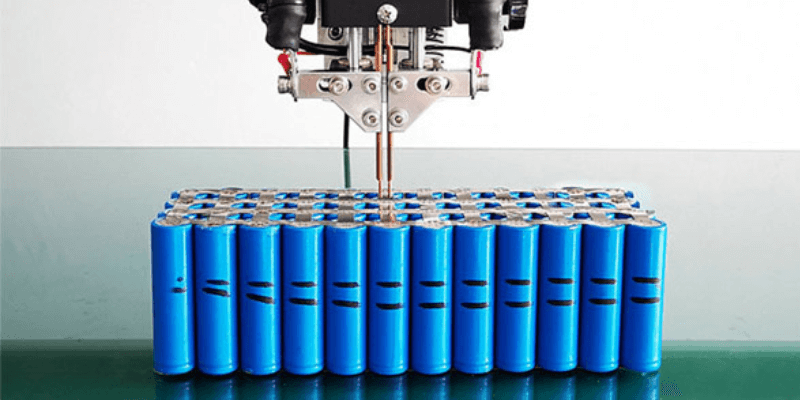

Zriadenie zváračov Spot
Ak chcete úspešne zistiť lítiové batérie zvaru, správne nastaviť a kalibrovať svojho zvárača. Takto:
1. Nastavenia napájania: Upravte napájanie na základe hrúbky pásov niklu a typu batérií.
2. Umiestnenie elektród: zabezpečiť elektróda Vykonajte dobrý kontakt s niklovou pásom a bunkou batérie.
3. Kalibrácia: Postupujte podľa pokynov výrobcu na kalibráciu, aby ste dosiahli presné konzistentné zvary.

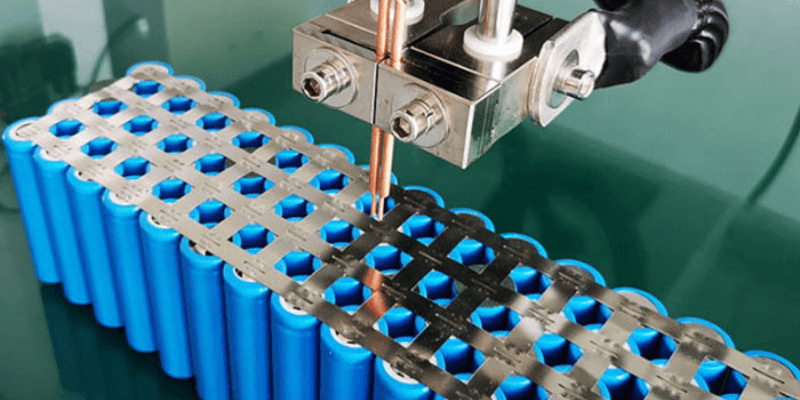

Vykonávanie bodových zvarov
Začnite proces bodového zvárania po nastavení zvárača podľa týchto krokov:
1. Pripravte oblasť zvaru: bezpečne vložte lítiové batérie do držiaka.
2. Umiestnite elektródy: Zarovnajte elektródy zváračiek bodov cez križovatku pásma niklu a bunky batérie.
3. Vyplavte tlak: Pevne stlačte elektródy proti obom, aby ste zaistili dobrý kontakt.
4. Aktivujte zvárač: Zapnite zvárača na mieste, aby ste dodali stručný, intenzívny elektrický prúd a roztavil niklovú pruh pre pevný zvar.
5. Opakujte: Pokračujte v tomto procese pre každú križovatku a zabezpečte konzistentnú kvalitu zvaru.
Skontrolujte zvary
Po dokončení bodového zvárania je čas skontrolovať silu a spoľahlivosť týchto zvarov. Takto to môžete urobiť:
- Pozrite sa: Vizuálne skontrolujte každý zvar, či nie sú neúplné fúzie alebo slabé miesta.
- TEG TEST: Jemne potiahnite prúžky niklu, aby ste sa uistili, že sú bezpečne pripevnené k bunkám batérií.
- Multimetrový test: Zmerajte odpor zvarov s multimetrom, aby ste potvrdili, že spadajú do vášho cieľového rozsahu.
- Posilnenie: Ak nájdete akékoľvek slabé alebo subpar zvary, posilnite ich ďalším bodovým zváraním.
Tipy pre zváranie na mieste batérie
Vyhýbajte sa prehriatiu
- Na reguláciu tepla použite pulzné zváranie.
- Monitorujte teplotu pomocou snímačov IR.
Kompatibilita
Zváracia nikel alebo nikelová oceľ; Vyhnite sa zmesám z hliníka v dôsledku vysokej rezistencie.
Bezpečnostné opatrenia
- Pracujte v dobre vetrannej oblasti, aby ste odstránili výpary.
- Noste anti-statické rukavice a okuliare.
Údržba
Pravidelne čistite elektródy, aby sa zabránilo hromadeniu oxidácie.
Často
Je bezpečné spájkovať lítiové batérie?
Nie, žehličky spájkovania sú príliš horúce a môžu poškodiť komponenty alebo spôsobiť prehriatie. Zváranie bodov je lepšou voľbou.
Ako funguje zvárač batérie pre lítiové batérie?
Prevádzkuje riadený prúd cez elektródy, roztavuje spájku, aby spojil terminály a konektory bez toho, aby sa rozprával bunky.
Môžem spolu rôzne druhy lítiových batérií?
Nemiešajte rôzne typy batérií, napríklad li-ión s LifePO4 alebo kapacity. To môže viesť k nerovnomernému súčasnému rozdeleniu a spôsobiť nerovnováhu.
