LiFePO4-spanningsdiagram: 12V, 24V en 48V SOC

Wie overstapt van loodzuur naar lithiumijzerfosfaat (LiFePO4) loopt al snel tegen dezelfde verwarrende realiteit aan: je kunt een simpele voltmeter niet als brandstofmeter gebruiken.

Omdat LiFePO4-cellen gedurende 70% van hun ontladingscyclus een ultravlak spanningsplateau behouden, verschuift een multimeterwaarde op een 12V-pakket slechts ongeveer 0,24V tussen een halfvolle accu (50% SOC) en een lading van 80%.

Hieronder vindt u de tabellen met rust-open-circuitspanning (OCV) voor afzonderlijke 3,2V-cellen, 12V (4S), 24V (8S) en 48V (16S) pakketten, samen met praktische instelpunten van de laadregelaar. Bij elke rustwaarde hier wordt ervan uitgegaan dat de accu gedurende ten minste 30 minuten is losgekoppeld van belastingen en laders bij kamertemperatuur (25°C / 77°F).

Snelle referentie (per cel)

• Maximale laadspanning: 3,65 V (actief laadplafond)
• Volledig rusten (100% SOC): 3,40 V (gestabiliseerde OCV)
• Nominale werkspanning: 3,20 V
• Afsluiting afvoer (0% SOC): 2,50 V (BMS-laagspanningsbeveiligingsdrempel)
• Werkplateau (40%–70% SOC): 3,25 V–3,30 V (spanning verschuift in totaal slechts ongeveer 0,05 V)
• Egalisatie: Altijd UIT

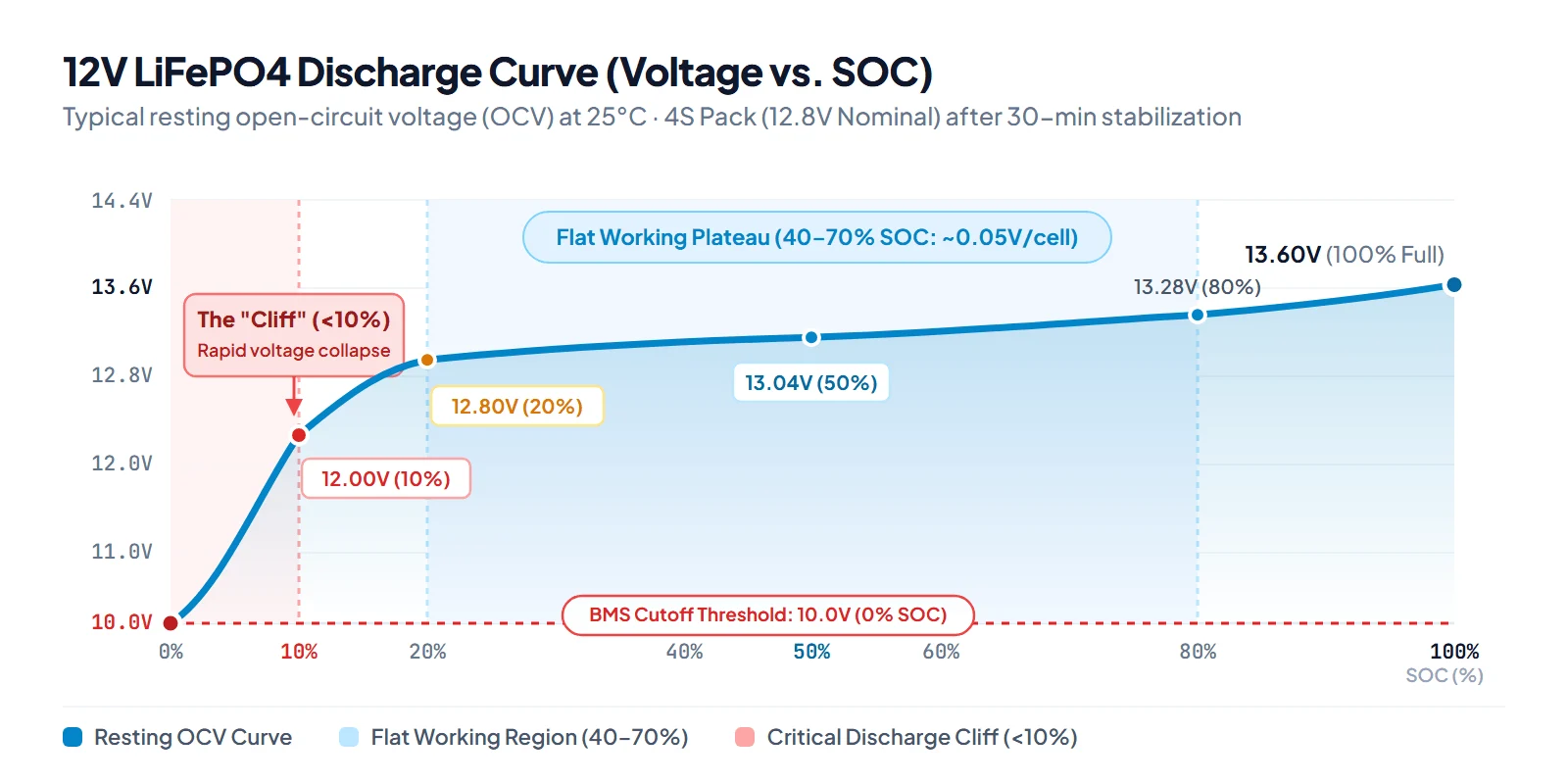

Waarom alleen spanning misleidt (de vlakke curve)

Loodzuuraccu's gedragen zich als een zachte, voorspelbare helling: naarmate de energie afneemt, daalt de klemspanning gestaag van 12,7 V naar 11,8 V.

LiFePO4 gedraagt ​​zich als een hoog plateau met aan het einde een klif.

Tussen 80% en 20% laadtoestand beweegt een enkele 3,2V-cel alleen tussen 3,32V en 3,20V. In het midden van die band (40% tot 70% SOC) wijkt de spanning nauwelijks met ongeveer 0,05 V per cel (ongeveer 0,20 V op een 12V-pakket). Een budgetmultimeter met een standaardfoutmarge van ±0,1V kan niet op betrouwbare wijze bepalen of uw systeem op 40% of 75% staat.

Dan komt de klif. Zodra de capaciteit onder de 10% daalt (ongeveer 3,00 V per cel, of 12,0 V op een 12V-pakket), put de celchemie de gemakkelijk toegankelijke lithiumionen uit, en zakt de spanning snel in de richting van de BMS-grens van 2,50 V.

Spanningsdaling voegt nog een variabele toe. Wanneer een zware omvormerbelasting in werking treedt, trekt de interne weerstand de klemspanning naar beneden. Een gezonde 12V-bank die in rust op 13,2V staat, kan gemakkelijk naar 12,7V dalen onder een sterke trekkracht van een magnetron of airconditioning, en vervolgens minuten nadat de belasting stopt terugveren naar 13,15V. Voor een eerlijke aflezing dient u alleen de rustspanning te controleren. Zien batterij C-tarief voor hoe de ontlaadstroom de geladen spanning beïnvloedt.

Hoe u een eerlijke spanningsmeting kunt doen

Als u een off-grid zonne-energie-, camper- of zeebank diagnosticeert met een digitale multimeter ter plaatse, volgt u deze vier regels:

1. Ontkoppel alle belastingen en laadbronnen. Schakel de zonnebreker uit en schakel de omvormerschakelaar uit. Zelfs een klein inactiviteitseffect zorgt ervoor dat de spanning op de terminal naar beneden gaat.
2. Wacht minimaal 30 minuten. Actief opladen laat een kunstmatige lading achter “oppervlakte lading” laag die blijft hangen op 14,2V–14,6V. Zonder belasting duurt het minuten tot uren voordat de oppervlaktelading volledig is verdwenen. Geef het pakket 15 tot 30 minuten de tijd om chemisch te ontspannen, en je zult zien dat dat getal zich in zijn werkelijke volledige rustzone rond 13,6 V vestigt.
3. Controleer de batterijtemperatuur. De waarden in deze tabellen gaan uit van ongeveer 25°C (77°F). Bij ijskoud weer stijgt de interne weerstand en wordt de spanning merkbaar lager onder belasting.
4. Gebruik een gekalibreerde meterstand tot op twee decimalen nauwkeurig. Op een plateau waar 30% van uw energie ongeveer 0,05 V per cel bedraagt, verblindt een enkele decimale meter (bijvoorbeeld 13,1 V) u voor de werkelijke capaciteit.

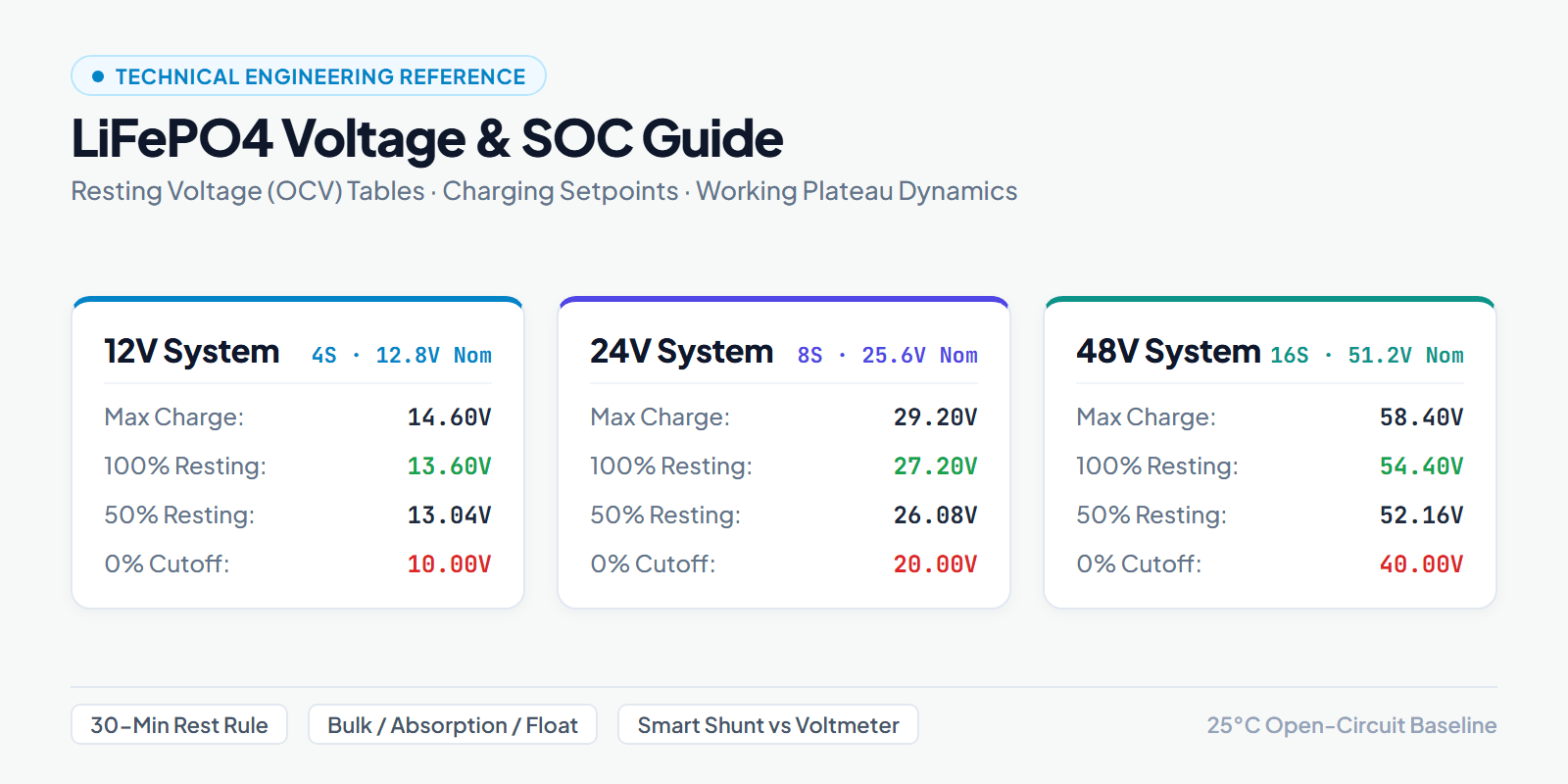

LiFePO4-spanningstabellen: 12V, 24V en 48V

Een 12V-batterij gebruikt 4 cellen in serie (4S). Een 24V-pakket gebruikt 8 cellen (8S). Een 48V-pakket gebruikt 16 cellen (16S). “12V” is de commerciële marktnaam; “12,8V” is de werkelijke nominale chemische classificatie (4 cellen × 3,2V nominaal).

Gebruik de Actief opladen kolom alleen terwijl er actief stroom vanuit uw oplader in het pakket stroomt. Gebruik de Rustende OCV kolom na het rustvenster van 30 minuten.

Eencellige referentie (nominaal 3,2 V)

12V-pakket (4S, 12,8V nominaal)

24V-pakket (8S, 25,6V nominaal)

48V-pakket (16S, 51,2V nominaal)

Veldnota: Celchemiebatches, cyclusleeftijd en kamertemperatuur introduceren kleine afwijkingen (typisch ±0,05V tot ±0,15V per cel). Beschouw cijfers onder de 20% als een onmiddellijke aanwijzing om op te laden in plaats van als een precisiemeting.

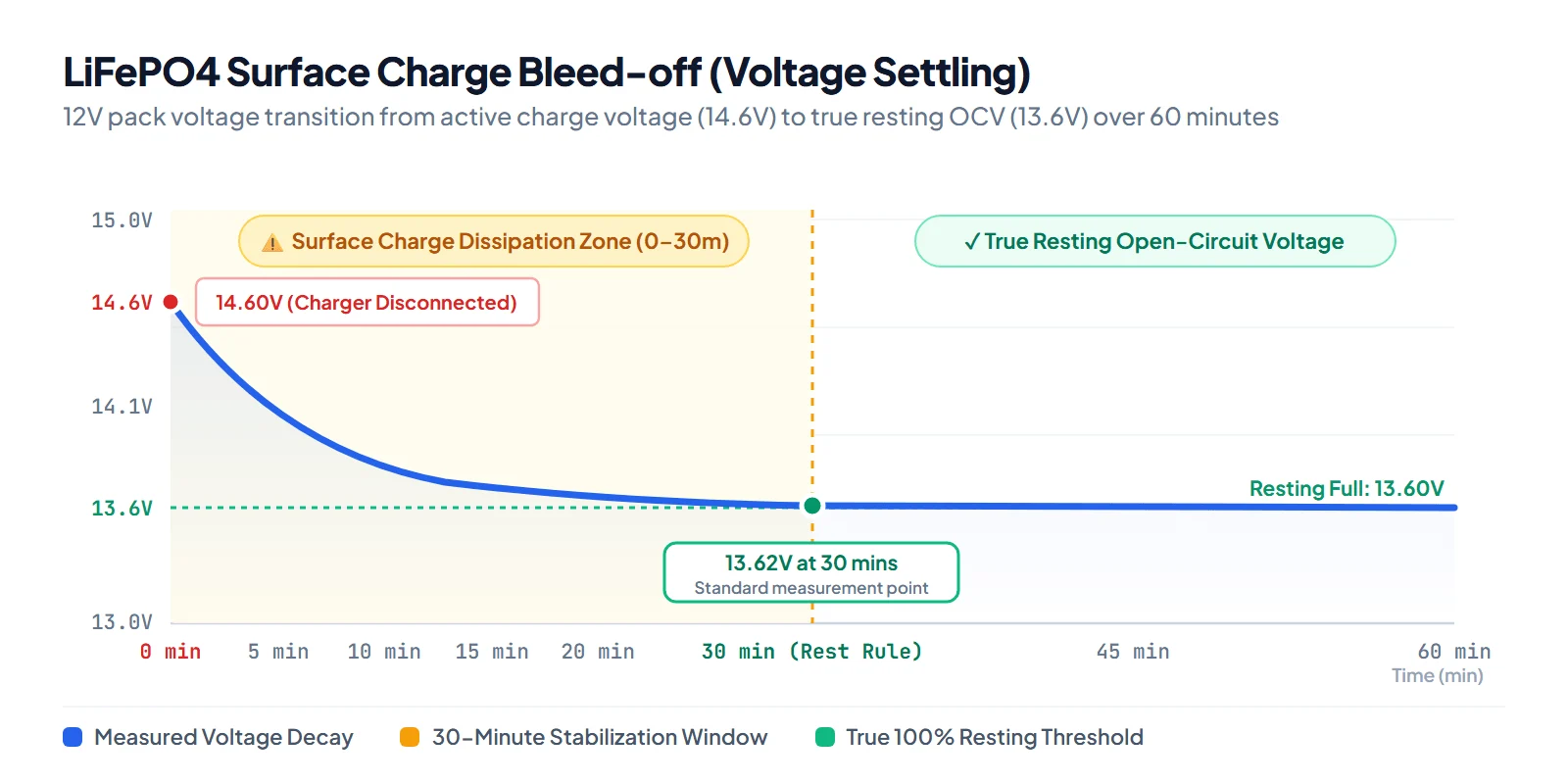

Laadspanning versus rustspanning

Een veelvoorkomend telefoontje van installateurs in het veld gaat als volgt: “Ik heb zojuist mijn 12V-batterij opgeladen tot 14,6V, maar twintig minuten nadat ik de oplader had losgekoppeld, zakte deze naar 13,6V. Is mijn batterij slecht?”

De batterij is volledig gezond.

Laadspanning (14,2 V–14,6 V) is het elektrische potentieel dat uw oplader gebruikt om stroom in de cellen te drijven. Rustspanning (max. 13,6 V) is waar de batterij op natuurlijke wijze ontspant nadat het opladen stopt en de oppervlaktelading verdwijnt. De oppervlaktelading heeft een verwaarloosbare bruikbare capaciteit en verdwijnt binnen enkele minuten tot uren wanneer de verbinding is verbroken, of sneller onder een kleine belasting.

Programmeer de instelpunten van de lader altijd met behulp van laadnummers en configureer laagspanningsalarmen van de omvormer met behulp van rustnummers.

Parameters laadregelaar en omvormer

Programmeer uw zonnelaadcontroller, DC-DC-lader of omvormer-lader met deze instelpunten:

Het BMS bevindt zich achter deze instelpunten en verbreekt de verbinding als een individuele cel piekt of daalt. Zien hoe het GBS werkt voordat u een absorptie-instelpunt verhoogt om problemen met een vroegtijdig beëindigde lading op te lossen.

Voor een compleet overzicht van laadprofielen, zie hoe u LiFePO4-batterijen kunt opladen.

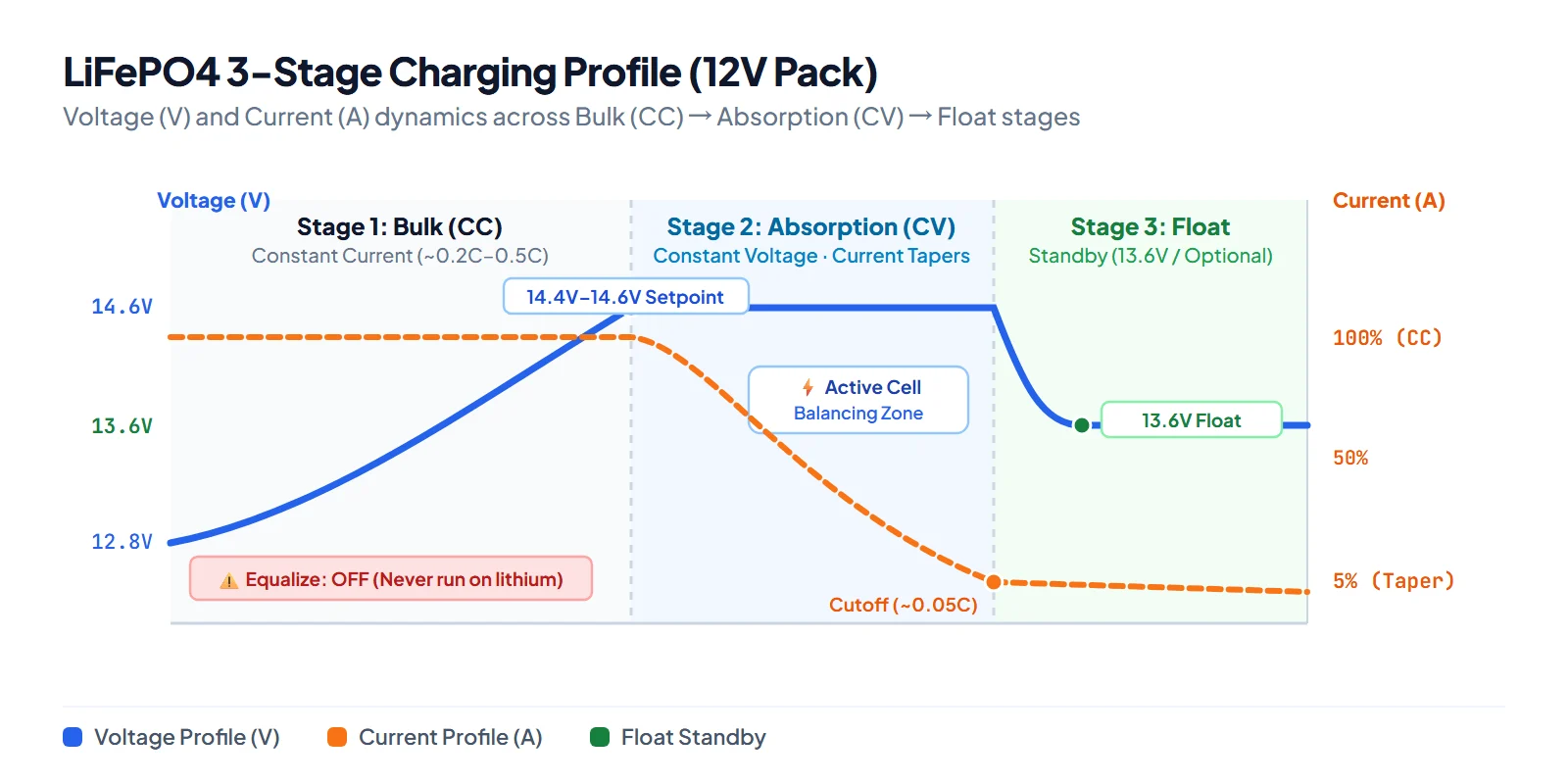

De 3 oplaadfasen uitgelegd

1. Bulk (constante stroom / CC)

De lader pusht de maximale nominale stroom terwijl de spanning gestaag stijgt. Op een 12V-bank brengt bulkladen het pakket naar het absorptiedoel (14,2V–14,6V). Normaal gesproken wordt de meeste capaciteit (ongeveer 80% tot 90%) in deze fase hersteld.

2. Absorptie (constante spanning / CV)

De lader houdt die piekspanning vast terwijl de stroom op natuurlijke wijze afneemt. Deze fase is essentieel: passief celbalancering circuits worden hier geactiveerd om cellen met een hogere spanning af te tappen en achterliggende cellen op pariteit te brengen. Wanneer de stroom daalt tot ongeveer 0,05 C (bijvoorbeeld 5 A op een accu van 100 Ah), is het pakket echt vol.

3. Zweven (optioneel stand-by)

Ondergelopen loodzuuraccu's hebben continu druppelladen nodig om zelfontlading te voorkomen. LiFePO4 heeft een verwaarloosbare zelfontlading en vereist geen vlotterfase. Als de firmware van uw lader een float-instelling vereist, stelt u deze in op 13,6 V (27,2 V voor 24 V, 54,4 V voor 48 V). Laat lithiumbatterijen nooit met absorptiespanning drijven.

Waarschuwing: Schakel egalisatie uit. Door egalisatie worden opzettelijk loodzuurplaten overbelast om sulfaatkristallen te strippen. Op een lithiumbatterij zullen hoge egalisatiespanningen (15V+) leiden tot ontkoppeling van de overspanning van het BMS en permanente schade veroorzaken. Schakel de egalisatie UIT.

Waarom een ​​slimme shunt beter is dan een voltmeter

Als een voltmeter geen onderscheid kan maken tussen 45% en 65% capaciteit op het plateau, wat moet u dan gebruiken?

Een slimme shunt wordt direct in lijn op de negatieve hoofdaccukabel gemonteerd. Het telt elk ampère-uur dat het peloton binnenkomt en verlaat in de loop van de tijd (coulomb-telling). Gesynchroniseerd met af en toe een volledige lading, vertelt een gekalibreerde shunt u nauwkeurig waar u zich bevindt, ongeacht of de spanning daalt.

Gebruik onze om ampère-uren om te rekenen naar wattuur voor de systeemgrootte Wh naar mAh / Ah-conversiecalculator.

6 praktische fouten die de levensduur van LiFePO4 verkorten

1. Spanning meten onder actieve belasting: Stroomverbruik veroorzaakt onmiddellijke spanningsdaling. Laat het peloton rusten voordat u de cijfers vertrouwt.
2. Spanning direct na het opladen aflezen: Oppervlaktelading bootst een volledige 14,4V+ waarde na op een pakket dat zich eenmaal ontspannen zal vestigen op 13,6V.
3. Lader-equalisatie ingeschakeld laten: Hoogspanningspulsen schakelen beveiligingscircuits van BMS uit en verslechteren kathodematerialen.
4. Zwevende cellen boven 3,40V (13,6V op 12V): Door cellen continu in de buurt van de piekverzadiging te houden, wordt de afbraak van elektrolyten versneld.
5. Vertrouwende budgetmeters met één decimaal: Op een plateau waar de capaciteit van 30% slechts ongeveer 0,05 V per cel beslaat (ongeveer 0,20 V op een 12V-pakket), maakt een meterfout van 0,1 V u blind voor de werkelijke capaciteit.
6. Opslaan bij 100% SOC bij warme omgevingstemperaturen: Bij opslag langer dan een maand moet u de pakketten ontladen tot een SOC van 40% tot 60% (ongeveer 13,0 V tot 13,08 V op 12 V-banken) en isoleren van parasitaire spanningen.

Veelgestelde vragen

Waarom zakt mijn 12V-pakket na het opladen van 14,6V naar 13,3V?
14,6 V is het actieve laaddoel. Zodra de oplader stopt, loopt de oppervlaktelading weg en blijven de cellen op ongeveer 13,6 V hangen als ze vol zijn. Als deze daalt tot 13,3 V, controleer dan op parasitaire belastingen (inverter stand-by, tracker inactief verbruik) of lichte celonbalans. Koppel alle kabels los en controleer na 30 minuten de rustspanning. 48V-pakketten volgen exact dezelfde regel: 58,4V opladen wordt ingesteld op 54,4V in rust.

Kan ik LiFePO4 opladen met mijn bestaande loodzuurlader?
Alleen als de lader een speciaal lithiumprofiel heeft, of u de mogelijkheid biedt desulfatie en egalisatie uit te schakelen en de absorptie in te stellen op 14,4 V–14,6 V met vlotter op 13,6 V. Standaard autoladers met automatische egalisatiemodi zullen gevaarlijk hoge spanningspulsen in de accu duwen.

Bij welke spanning moet ik mijn omvormer loskoppelen?
Stel de laagspanningsontkoppeling (LVD) van uw omvormer in tussen 11,8 V en 12,0 V voor een 12 V-systeem (ongeveer 10% SOC aan de bovenkant van dat bereik). Vertrouw niet op de BMS 10.0V-grenswaarde als uw dagelijkse stoppunt; het BMS is een noodfailsafe, geen operationele schakelaar.

Verandert vriesweer de spanningsmetingen?
Koude verhoogt de interne celweerstand dramatisch, waardoor een zwaardere spanningsdaling onder belasting en een traag herstel ontstaat. Laad LiFePO4-cellen nooit op onder 0°C (32°F), tenzij uw batterij ingebouwde verwarmingselementen heeft; Het opladen van bevroren cellen veroorzaakt permanente lithiummetaalbeplating en capaciteitsverlies. Zien opladen van de batterij bij extreme temperaturen.

Kan ik alleen tot 90% opladen om de levensduur van de cel te verlengen?
Ja, voor dagelijks fietsen. Opladen tot een SOC van ongeveer 90% (wat neerkomt op ongeveer 13,4 V, rustend op een 12 V-pakket) houdt cellen weg van piekverzadiging en vermindert stress. Laad de cellen echter elke paar weken volledig op tot 14,6 V (opladen), zodat het BMS de cellen in evenwicht kan brengen en de SOC-telling kan resetten. Als u nooit de volledige capaciteit bereikt, kan het GBS gaan afwijken.
